¶ 6장 처방표와 구역 관수
¶ 개요
- 이 장은 처방표, 구역 관수, AB 밸브 배정, CWSI 보정처럼 실제 공급 로직에 가까운 내용을 묶은 장입니다.
- 검증 리포트에서 빠졌던
AB1~AB4,CWSI, 구역 관수 예시를 이 장에서 보완합니다.
¶ 핵심 포인트
| 항목 | 설명 | 예시 |
|---|---|---|
| 처방표 | 처방별 기준 공급표를 유지합니다. | 구역별로 같은 처방을 써도 관수량은 다를 수 있습니다. |
| AB1~AB4 배정 | A1, B1, A2, B2 라인을 어떤 비율로 쓸지 정합니다. | 예시 1은 AB1 100%, AB2 100%, AB3 0%, AB4 0%입니다. |
| 구역 관수 방식 | 점적, 스프링클러, 시간기준 관수를 구역별로 해석합니다. | 점적량과 버튼수로 총 공급량을 계산합니다. |
| CWSI 보정 | 수분스트레스 지수에 따라 관수량을 조절합니다. | 엽온 센서가 있어야 의미 있게 쓸 수 있습니다. |
| 누적일사 보정 | 누적일사 기준 부족 또는 과다 시 관수량을 보정합니다. | 배액량과 함께 보는 편이 좋습니다. |
¶ 화면 구성

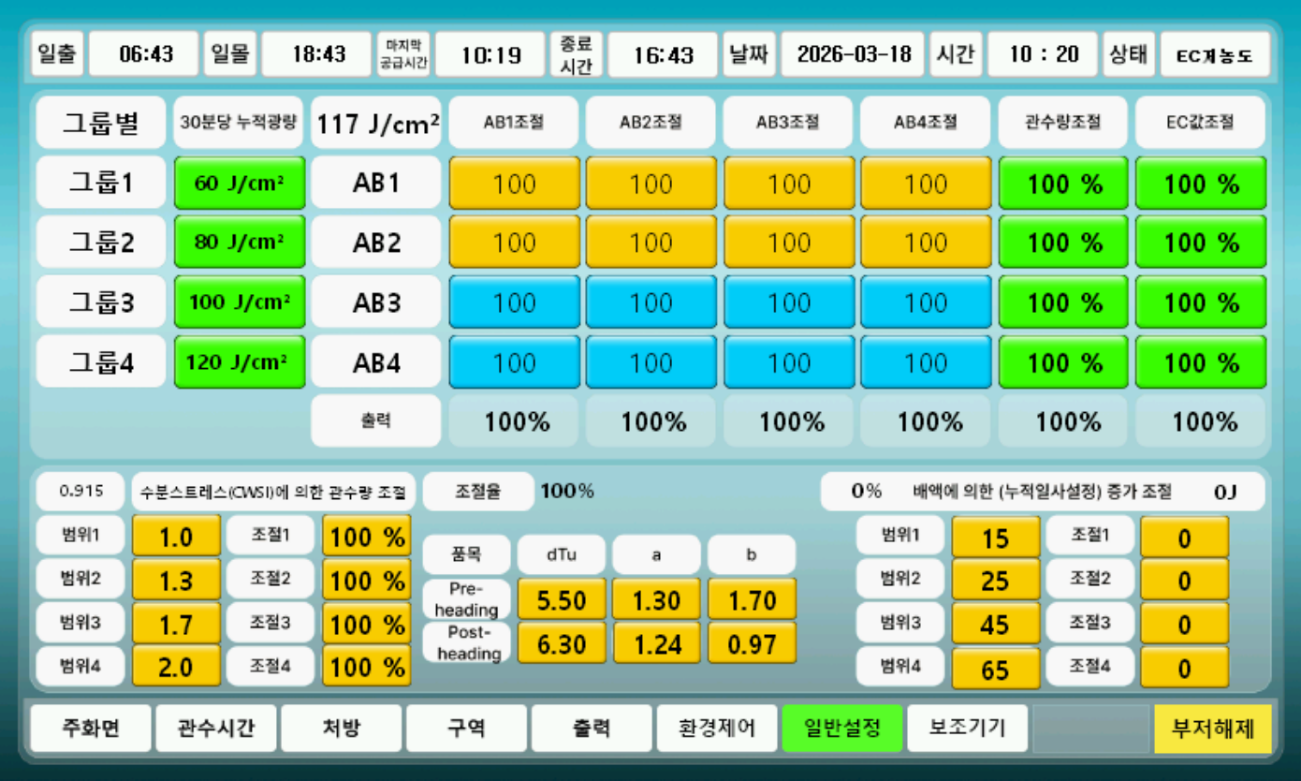

¶ 일반설정 화면 개요
- 누적 광량과 그룹별 설정의 전체 구성을 확인합니다.

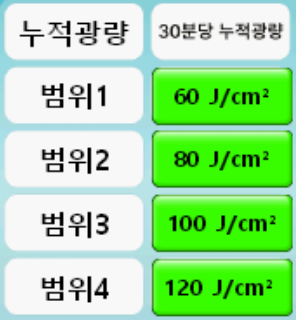

¶ 누적 광량 설정 버튼
- 일반 설정과 그룹별 설정 전환 버튼을 확인합니다.

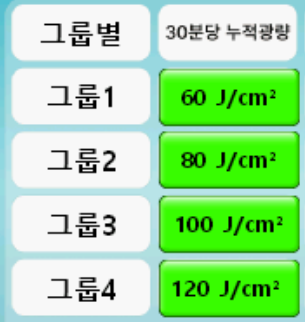

¶ 그룹별 설정 버튼
- 그룹별 조절값 설정 진입 위치를 확인합니다.

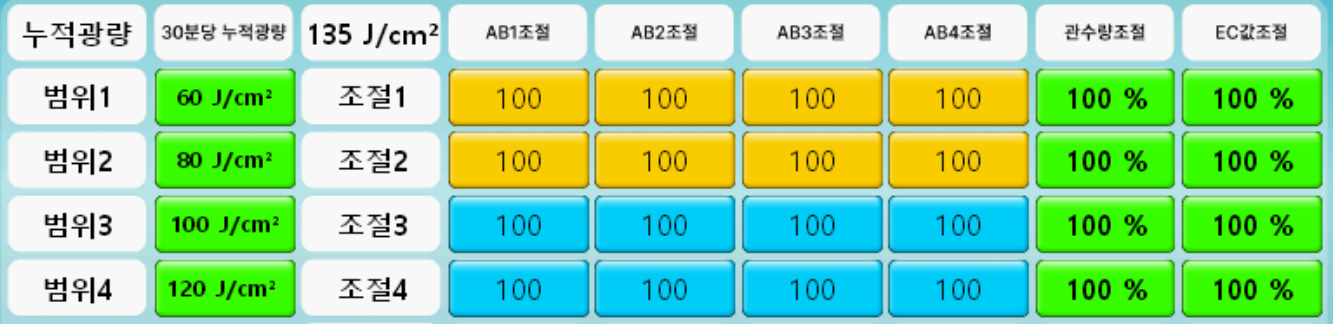

¶ 누적 광량 범위
- 광량 범위와 조절값 조건을 확인합니다.

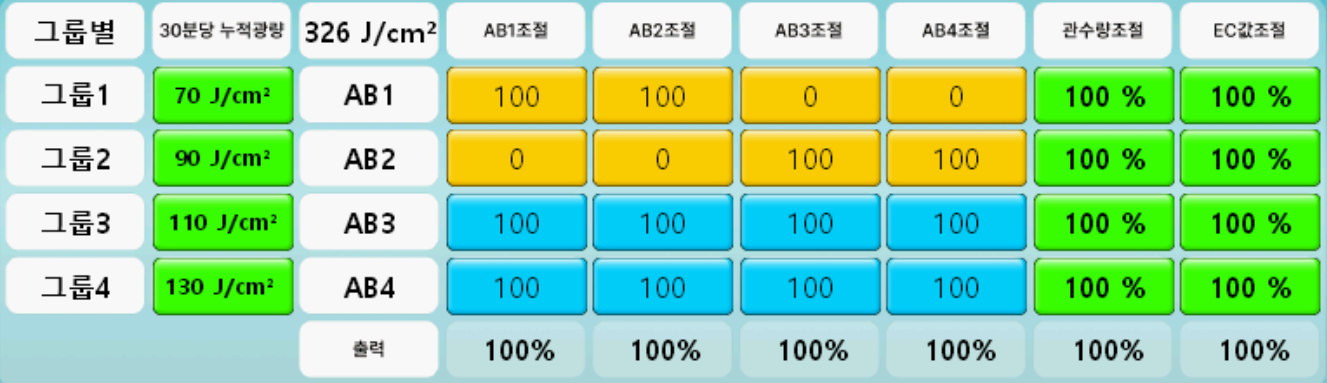

¶ 현재 광량 연동 상태
- 현재 상태 표시와 광량 연동 여부를 확인합니다.

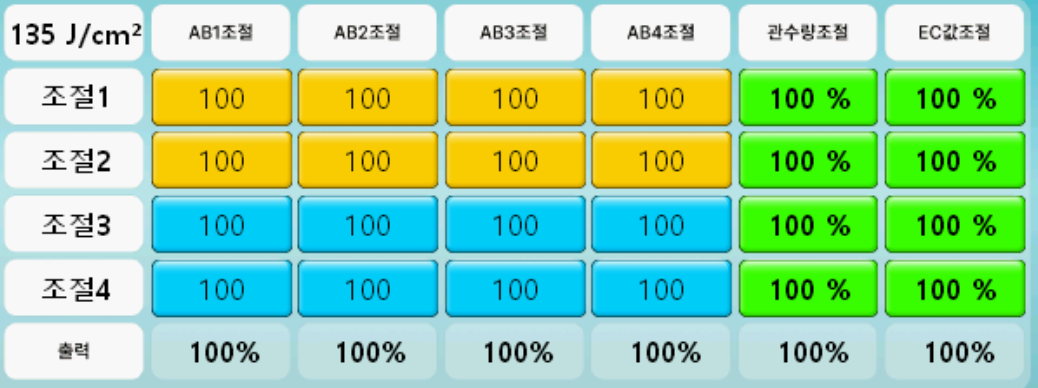

¶ 그룹별 조절값 설정
- 그룹별 양액과 관수 조절 범위를 확인합니다.
¶ 문서 이동
- 이전 장: 5장 구역 화면
- 목차: NEO-H 양액제어
- 다음 장: 7장 일반 설정
¶ 원본 PDF 페이지
- 기준 페이지
p106~p115
