¶ 5장 구역 화면
¶ 개요
- 구역 화면은 각 구역의 사용 여부, 그룹 배정, 점적버튼수, 점적버튼용량, 시작 EC/pH 설정값을 다룹니다.
- 구역별 특성을 반영하는 마지막 세부 조정 화면입니다.
¶ 화면 구성

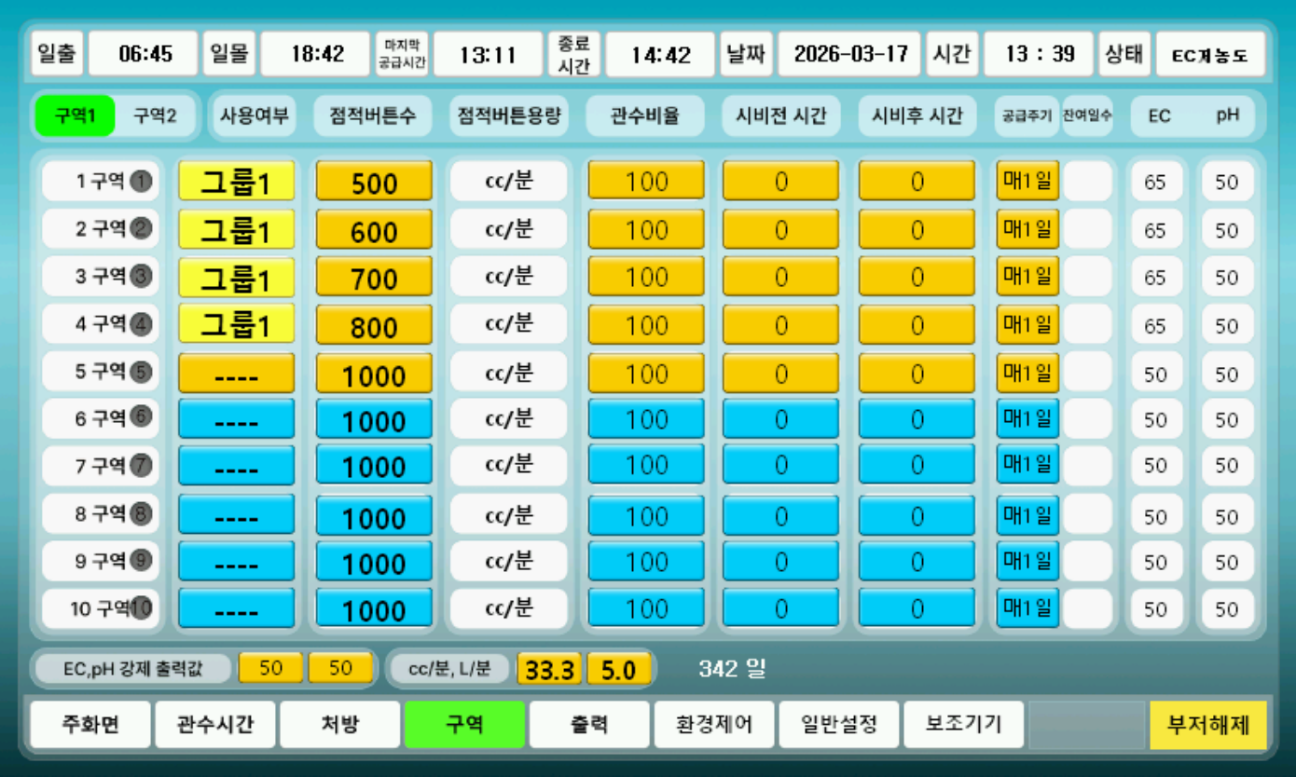

¶ 1~10구역 설정
- 사용여부, 그룹, 밸브, 관수 조건을 확인합니다.

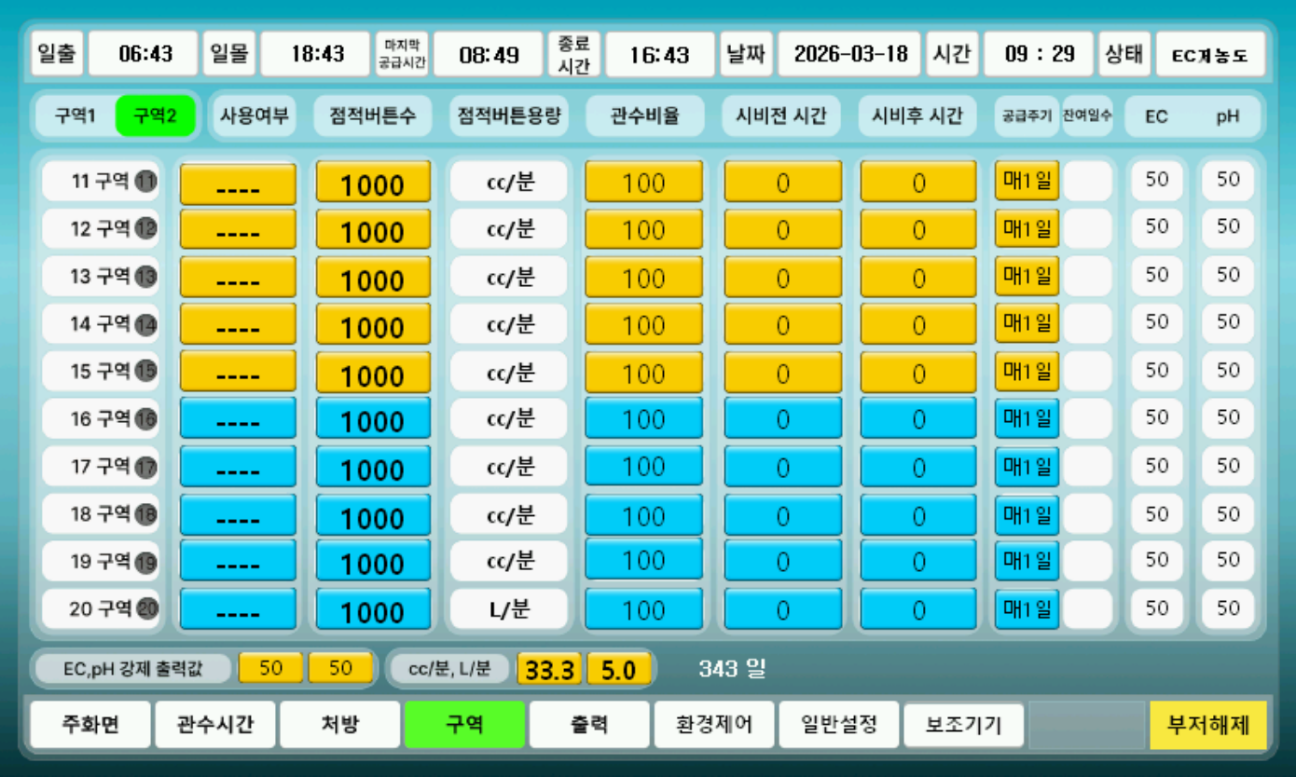

¶ 11~20구역 설정
- 확장 구역의 관수비율과 구역 조건을 확인합니다.
¶ 핵심 설정
| 항목 | 설명 | 주의점 |
|---|---|---|
| 사용 여부 | 각 구역을 ---- 또는 그룹 1~4로 배정합니다. |
잘못 배정하면 다른 스케줄을 타게 됩니다. |
| 점적버튼수 | 해당 구역의 점적 버튼 또는 스프링클러 수를 입력합니다. | 유량계 방식에서 특히 중요합니다. |
| 점적버튼용량 | cc/분 또는 L/분 기준을 정합니다. |
점적/쿨러 방식 해석이 달라집니다. |
| 구역별 EC/pH | 관수 종료 시점의 공급 % 기준을 기억합니다. | 다음 관수 시작값 최적화에 씁니다. |
| EC/pH 설정값 쓰기 | 설정한 공급 %를 저장합니다. | 임시 시험값이 그대로 저장되지 않게 주의합니다. |
¶ 문서 이동
- 이전 장: 4장 처방 화면
- 목차: NEO-H 양액제어
- 다음 장: 6장 처방표와 구역 관수
¶ 원본 PDF 페이지
- 기준 페이지
p100~p105
