¶ 4장 처방 화면
¶ 개요
- 처방 화면은 EC, pH, D액, 상한/하한 범위, 사역폭, 나노버블 사용 여부를 설정하는 화면입니다.
- 양액 공급 품질이 흔들릴 때 가장 먼저 보는 장입니다.

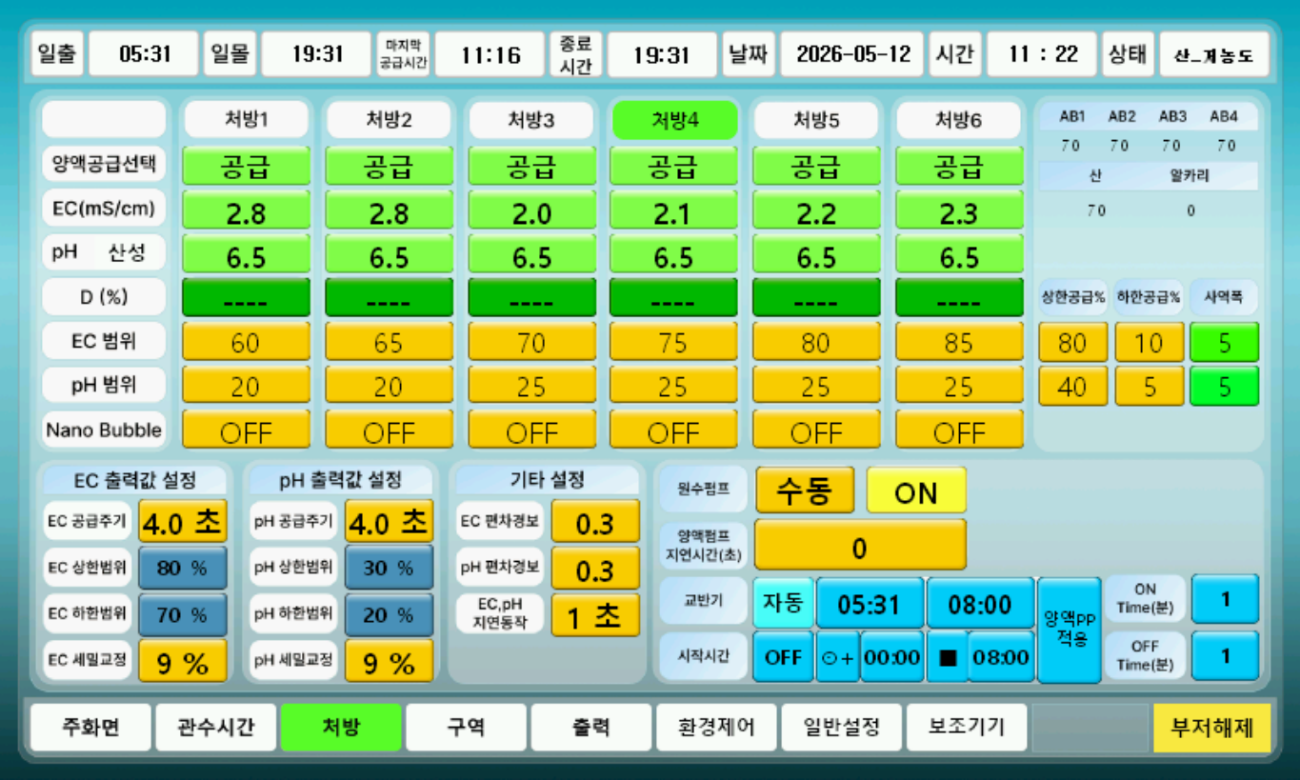

¶ 화면 구성
¶ 처방 설정
- 양액공급 선택, EC/pH 범위, 센서 교정, 공급량 조건을 확인합니다.
¶ 원수펌프와 교반기 설정
- 처방 화면과 연결되는 보조기기 조건을 확인합니다.
¶ 핵심 설정
| 항목 | 설명 | 예시 |
|---|---|---|
| EC / pH 설정 | 처방별 목표 EC, pH를 정합니다. | EC 범위 60, 사역폭 5면 55~65% 범위로 해석합니다. |
| 상한/하한 공급 % | EC/pH 공급량이 넘어갈 수 있는 범위를 제한합니다. | 과투입 방지용입니다. |
| EC 공급량 | AB1~AB4 공급 비율을 0~100%로 표시합니다. |
각 채널 편차를 보고 원인 추적이 가능합니다. |
| 공급주기 | SOL 밸브가 한 주기 동안 열리고 쉬는 시간을 만듭니다. | 4초 기준 50%면 2초 동작, 2초 정지입니다. |
| 세밀교정 | EC/pH 조정 반응 속도를 바꿉니다. | 값이 높을수록 변화가 빠릅니다. |
¶ 문서 이동
- 이전 장: 3장 관수 조건 예시와 시간제어
- 목차: NEO-H 양액제어
- 다음 장: 5장 구역 화면
¶ 원본 PDF 페이지
- 기준 페이지
p85~p99
