¶ 3장 관수 조건 예시와 시간제어
¶ 개요
- 이 장은 관수시간 화면에서 실제로 어떻게 관수가 시작되는지 예시 시간표로 설명합니다.
000분/000J,60분/120J,07:37~10:11같은 예시는 현장 운전 이해에 직접 도움이 됩니다.
¶ 화면 구성

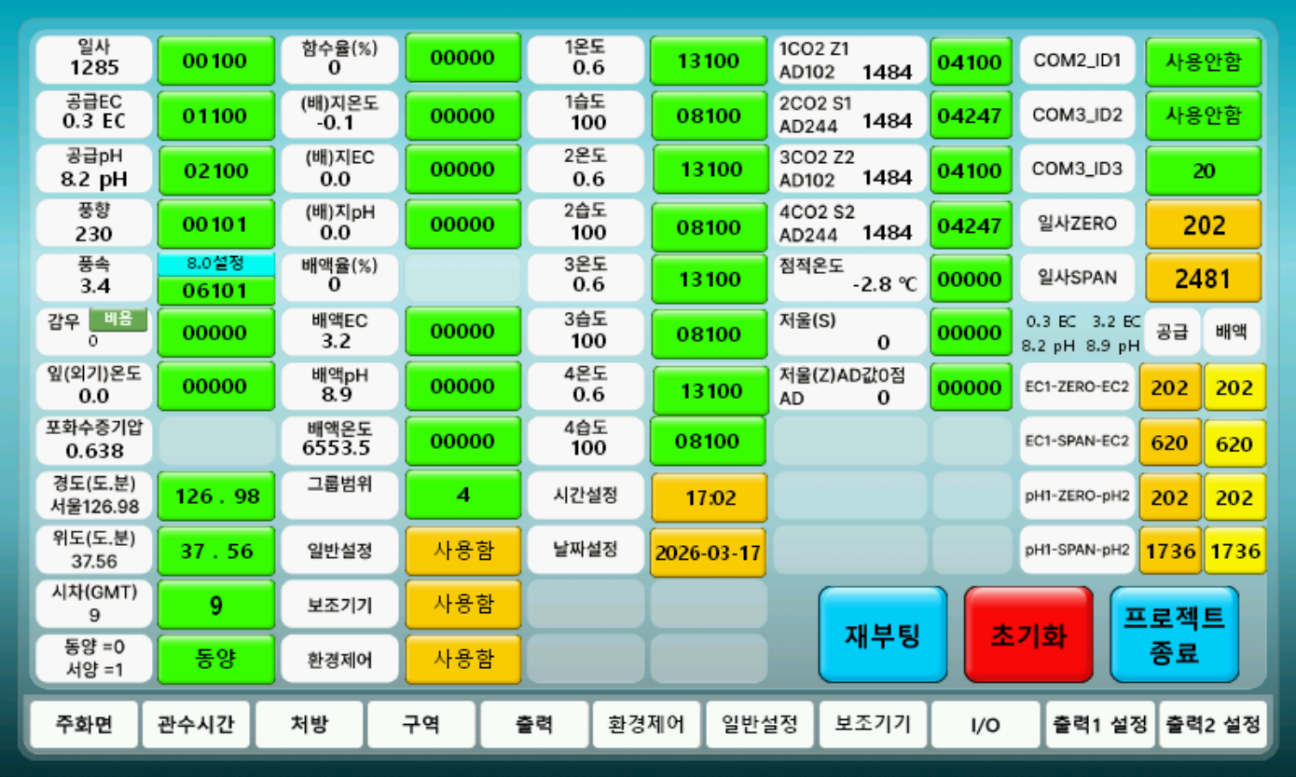

¶ 시간제어 설정 진입
- 그룹별 양액제어가 아닌 시간제어 방식의 기준 화면을 확인합니다.

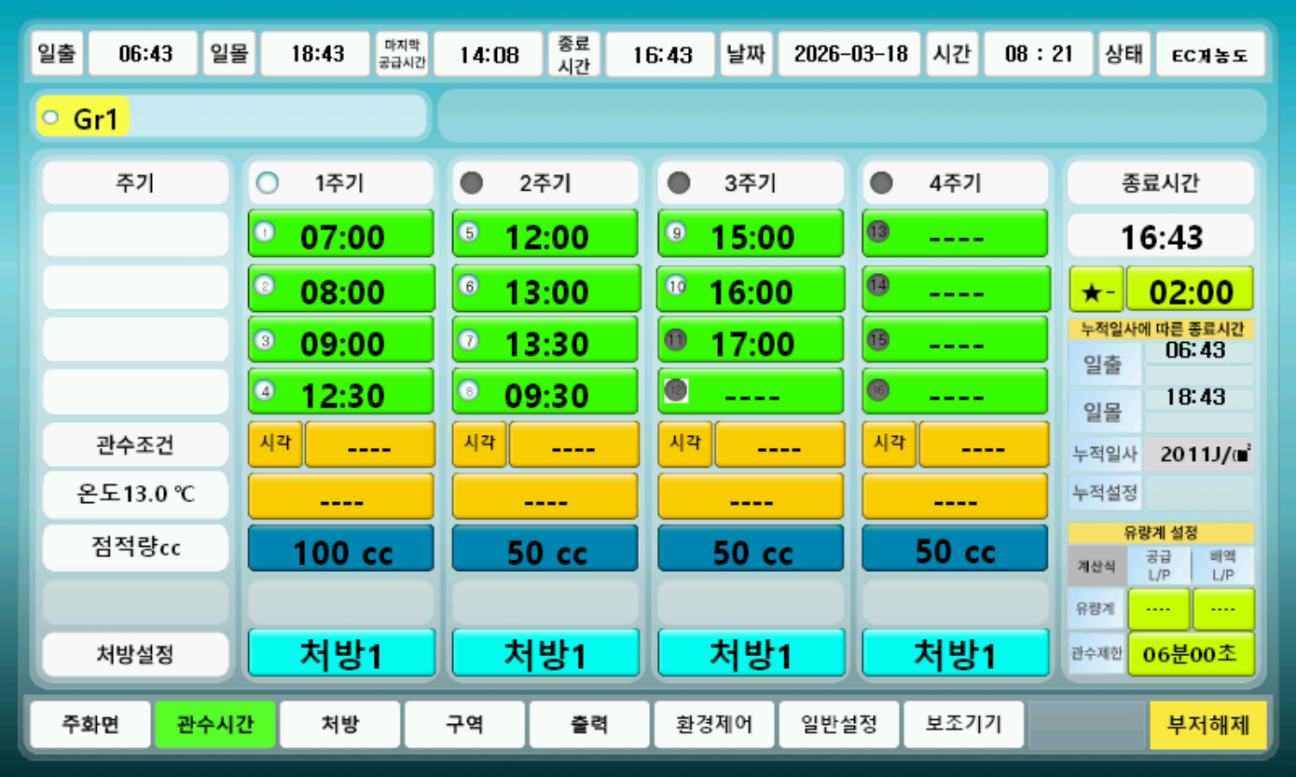

¶ 시간제어 공급시간
- 정해진 공급시간에 양액을 공급하는 조건을 확인합니다.
¶ 대표 예시
| 조건 | 설명 |
|---|---|
1주기 07:37~10:11 |
첫 관수는 07:42 (07:37 + 00:05)에 시작할 수 있습니다. |
횟수 2회, 최대대기 1:00 |
첫 관수 후 08:42에 2회차가 시작될 수 있습니다. |
누적 100, 최대대기 2:00 |
누적일사가 먼저 차면 10:30, 아니면 최대대기 기준 12:30에 시작합니다. |
60분 / 120J |
마지막 관수 후 60분이 지나거나 누적일사 120J가 먼저 차면 다음 관수가 시작됩니다. |
¶ 시간제어 모드
그룹범위 1이면 시간제어가 활성화되고 메인화면에서 1그룹만 남습니다.- 시간제어는 최대 16회까지 공급시간을 순서대로 입력해 운전합니다.
1, 5, 9, 13번째시간이 0이면 해당 묶음은 동작하지 않습니다.
¶ 문서 이동
- 이전 장: 2장 관수시간 화면
- 목차: NEO-H 양액제어
- 다음 장: 4장 처방 화면
¶ 원본 PDF 페이지
- 기준 페이지
p76~p84
