¶ 2장 관수시간 화면
¶ 개요
- 관수시간 화면은 하루 관수 스케줄을 그룹별, 주기별로 나눠 설정하는 핵심 화면입니다.
- PDF 기준
p74~p84, PPTX 기준neo-h slide10~slide18흐름에 맞춰 화면 이미지를 설명 위치에 배치합니다. - 시작시간, 종료시간, 최소대기, 최대대기, 횟수, 누적일사 조건을 한 화면 흐름으로 읽습니다.

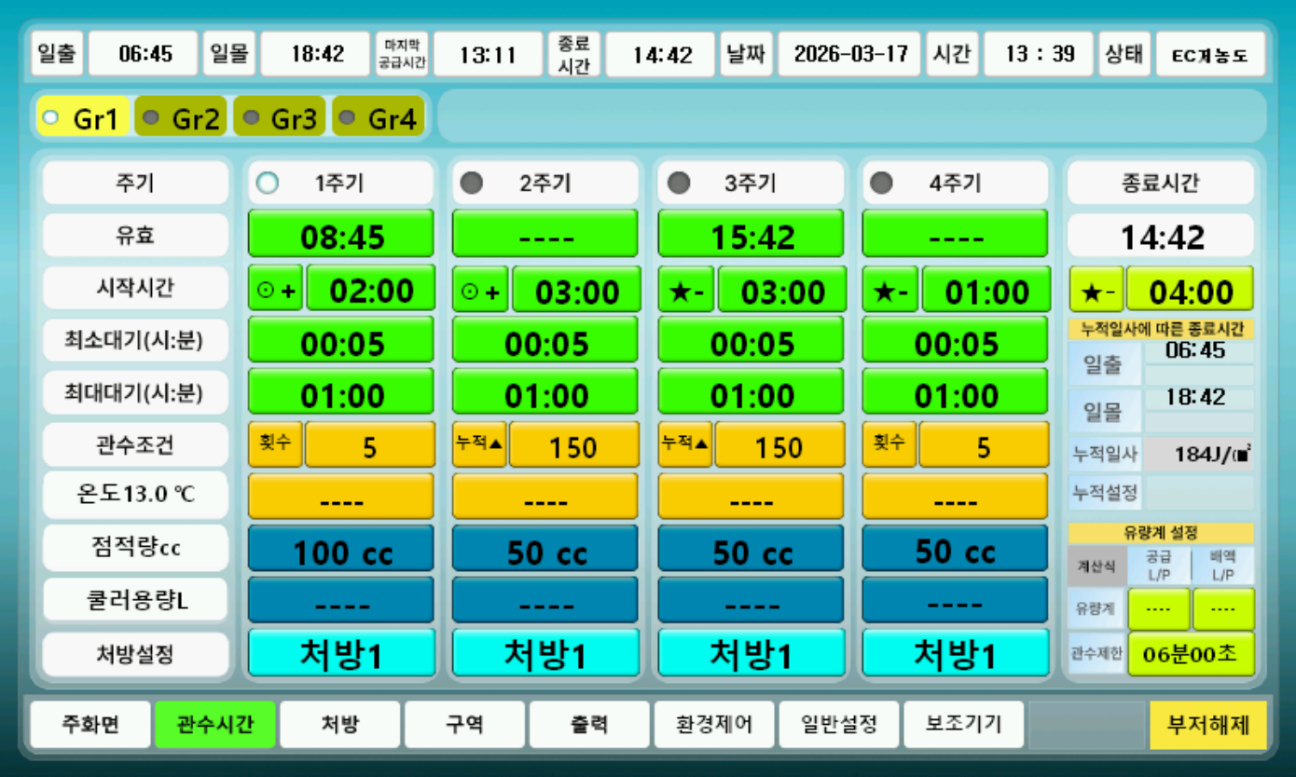

¶ 관수시간 화면 개요
- 이 화면에서는 하루의 관수 스케줄을 최대 4개 그룹과 1~4주기로 나누어 설정합니다.
- 각 주기는
유효,시작시간,최소대기,최대대기,횟수,누적일사,종료시간같은 조건을 함께 가집니다. - 화면을 볼 때는 먼저 어떤 그룹과 주기가 켜져 있는지 확인한 뒤 시간 조건과 관수 시작 조건을 읽어야 합니다.

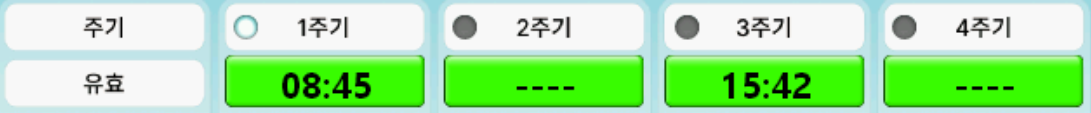

¶ 주기 활성화
유효램프는 해당 주기를 사용할지 결정하는 스위치 역할을 합니다.1주기는 하루 관수의 시작 기준이 되므로 기본 활성 상태로 운용하는 것이 일반적입니다.- 비활성 주기는 시작시간이나 조건값이 입력되어 있어도 자동 관수 계산에서 제외됩니다.

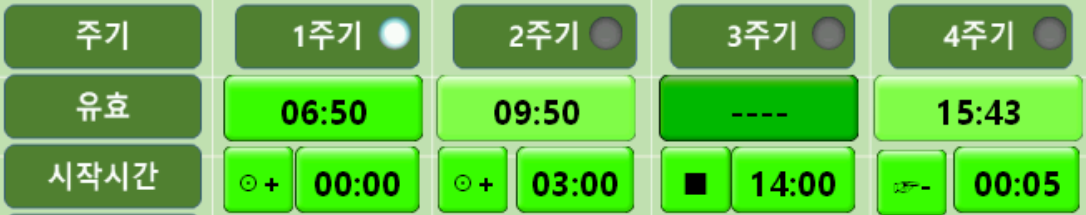

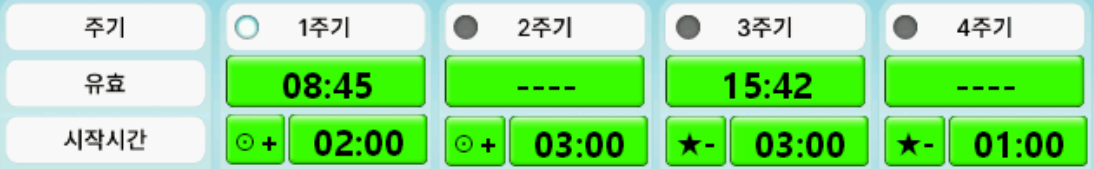

¶ 시작시간 설정
시작시간은 각 주기가 시작될 기준 시각을 정합니다.- 기준은 고정시간뿐 아니라 일출, 일몰, 이전 주기 종료시간 같은 상대 기준으로도 잡을 수 있습니다.
- 같은
07:30값이라도 기준 버튼이 무엇인지에 따라 실제 시작 시각 해석이 달라집니다.
- 시간 값 버튼은 기준 버튼과 함께 읽어야 합니다.
+,-, 시간 입력 버튼을 조합해 일출 전후, 일몰 전후, 종료시간 기준 전후 같은 상대 시간을 만듭니다.- 현장 운영자는 기준 버튼과 시간값을 함께 기록해야 나중에 왜 해당 시각에 관수가 시작됐는지 추적할 수 있습니다.
¶ 관수 모드 선택
- 관수 모드는 작물이 물을 받는 시점을 결정하는 조건입니다.
- 주요 조건은
횟수,누적일사, 외부 시작 조건, 혼합 조건으로 나뉩니다. - 처음 설정할 때는 한 가지 모드를 기준으로 안정화한 뒤 누적일사나 혼합 조건을 추가하는 편이 추적이 쉽습니다.

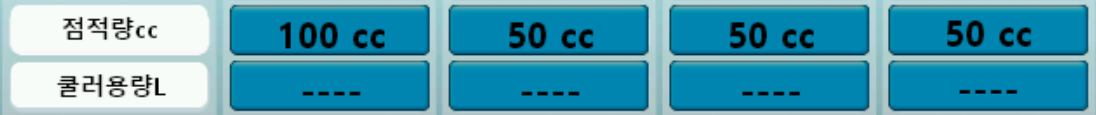

¶ 점적관수 방식
- 점적관수 방식은 관수량을
물량(cc)기준으로 볼지,시간(분:초)기준으로 볼지 정하는 부분입니다. - 유량계 방식은 실제 공급량 추적에 유리하고, 시간 방식은 단순 운전 조건을 만들 때 이해가 쉽습니다.
- 구역별 밸브 상태와 공급 조건이 맞지 않으면 같은 시간 운전이라도 실제 관수량이 달라질 수 있습니다.
¶ 핵심 설정
| 항목 | 설명 | 주의점 |
|---|---|---|
| 주기 활성화 | 1~4주기 사용 여부를 정합니다. | 비활성 주기는 시간값이 있어도 동작하지 않습니다. |
| 시작시간 기준 | 고정시간, 일출 전후, 일몰 전후, 종료시간 기준을 선택합니다. | 기준 종류가 바뀌면 같은 값도 해석이 달라집니다. |

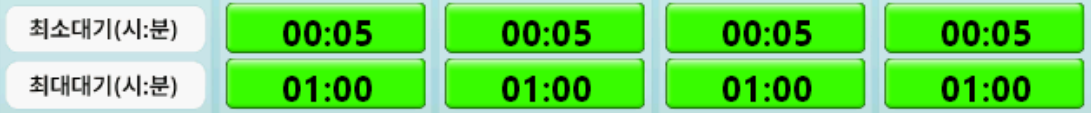

| 최소대기/최대대기 | 다음 관수 전 최소·최대 대기 시간을 정합니다. | 누적일사 조건과 함께 봐야 의미가 생깁니다. |
| 관수 모드 | 횟수, 누적일사, 외부 시작 등 조건을 고릅니다. | 모드별 단위가 다릅니다. |
| 종료시간 | 하루 관수 스케줄 종료 시각을 정합니다. | 종료시간 뒤에 잡힌 주기는 실행되지 않습니다. |
¶ 운영 확인 순서
- 그룹과 주기 활성화 상태를 먼저 확인합니다.
- 시작시간 기준 버튼과 시간 값을 함께 확인합니다.
- 관수 모드가 횟수 기준인지 누적일사 기준인지 확인합니다.
- 최소대기와 최대대기 값으로 반복 관수 간격을 확인합니다.
- 종료시간 뒤에 남은 조건이 실행될 수 있는지 확인합니다.
¶ 주의사항
- 시작시간 기준과 종료시간 기준이 서로 다르면 현장에서는 예상과 다른 주기 구간이 생길 수 있습니다.
- 최소대기, 최대대기, 횟수 조건을 동시에 바꾸면 왜 관수가 시작됐는지 추적하기 어렵습니다.
- 점적관수 방식 변경은 구역별 공급량 기록과 함께 검토해야 합니다.
¶ 문서 이동
- 이전 장: 1장 제품 소개 및 메인화면
- 목차: NEO-H 양액제어
- 다음 장: 3장 관수 조건 예시와 시간제어
¶ 원본 PDF 페이지
- 기준 페이지
p74~p84
