¶ 1장 제품 소개 및 메인화면
¶ 개요
- NEO-H는 양액 공급, 구역 관수, 처방, EC/pH 제어를 하나의 장비에서 관리하는 양액제어기입니다.
- 메인화면에서는 현재 그룹 상태, 다음 자동 관수 조건, 현재 일사, 총 관수량, EC/pH 상태를 한눈에 봅니다.
¶ 화면 구성

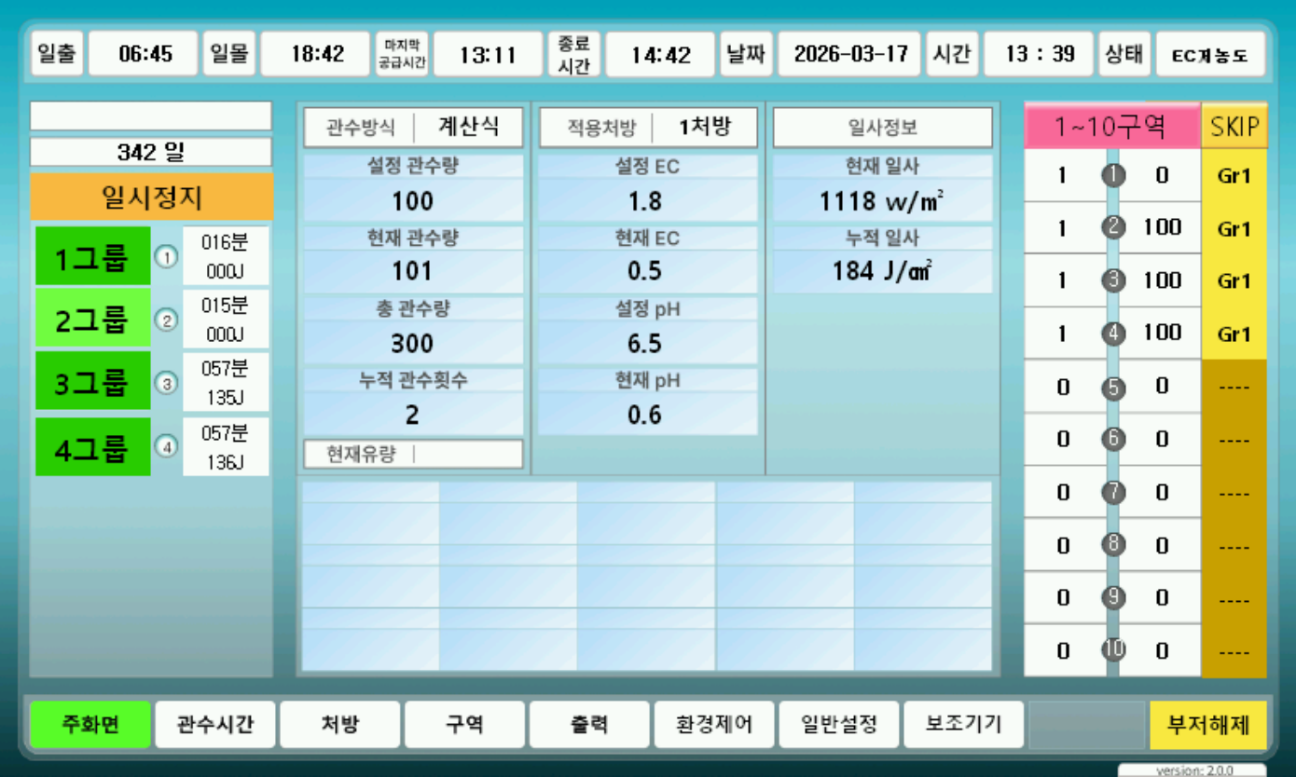

¶ 메인 화면 개요
- 장비 운전 상태, 현재일사, 총관수량 등 주요 데이터를 확인합니다.
¶ 그룹 버튼과 자동 관수 대기값
- 그룹별 활성 상태, 수동 관수 버튼, 다음 관수까지 남은 시간과 일사 조건을 확인합니다.
¶ 수동 관수 시작
- 그룹 버튼을 눌러 해당 그룹에 1회 관수를 시작하는 흐름을 확인합니다.
¶ 일시정지와 정지
- 관수 중 일시정지와 정지 버튼 위치를 확인합니다.
¶ 날짜 표시
- 현재 날짜와 시간 기준을 확인합니다.
¶ 상태 표시 영역 1
- 운전 상태와 주요 표시값을 확인합니다.
¶ 상태 표시 영역 2
- 양액 공급 상태와 경보성 값을 확인합니다.
¶ 상태 표시 영역 3
- 현재 관수 조건과 운전 흐름을 확인합니다.

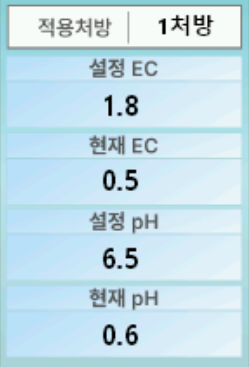

¶ 상태 표시 영역 4
- EC/pH 관련 표시값을 확인합니다.
¶ 상태 표시 영역 5
- 누적량과 그룹 상태를 확인합니다.
¶ 상태 표시 영역 6
- 현재 운전 상태를 보조 표시값과 함께 확인합니다.

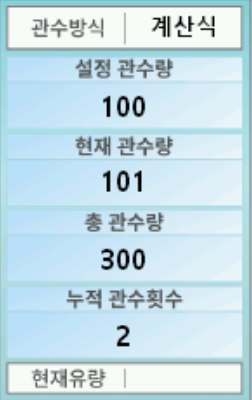

¶ 관수방식 표시
- 관수량 계산 방식과 표시 기준을 확인합니다.
¶ 계산방식 선택
- 유량계 방식과 시간 방식의 기준을 확인합니다.

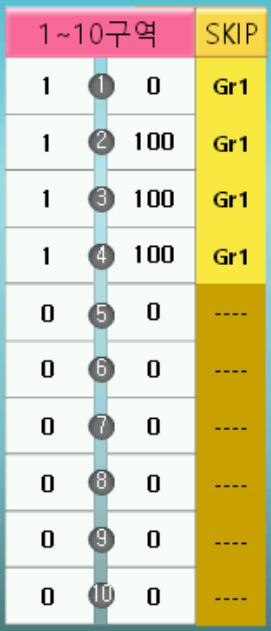

¶ 1~10구역 상태
- 1~10구역 버튼과 상태 표시를 확인합니다.
¶ 11~20구역 상태
- 11~20구역 상태 전환과 구역 표시를 확인합니다.
¶ 핵심 항목
| 항목 | 설명 | 예시 |
|---|---|---|
| 4개 그룹 버튼 | 그룹별 수동 관수 시작과 정지를 수행합니다. | 특정 그룹 버튼을 누르면 해당 그룹으로 1회 관수가 즉시 시작됩니다. |
000분 |
다음 자동 관수까지 남은 시간 조건입니다. | 시간이 지날수록 값이 줄어듭니다. |
000J |
다음 자동 관수까지 남은 누적 일사 조건입니다. | 일사가 쌓일수록 값이 줄어듭니다. |
| 현재 일사/누적 일사 | 실시간 일사와 일출 후 누적 일사를 보여줍니다. | 누적일사 조건 관수에서 직접 참고합니다. |
| 설정 EC/현재 EC, 설정 pH/현재 pH | 처방 목표와 현재 측정값을 같이 보여줍니다. | 편차경보가 뜨면 먼저 이 값을 봅니다. |
¶ 운영 팁
- 메인화면의
000분,000J는 관수시간 장보다 빠르게 현재 운전 상태를 읽는 지표입니다. - 수동 관수 버튼을 테스트할 때는 정지 버튼과 일시정지 버튼 위치를 같이 익혀 두는 편이 좋습니다.
