¶ 10장 센서 설정
¶ 개요
- 센서 설정은 시설에 설치된 센서 값을 교정하고 온도 경보등 기준을 정하는 화면입니다.
- 일반 운전 중 자주 바꾸는 화면이라기보다 설치, 교체, 점검 시 사용하는 관리 화면에 가깝습니다.
¶ 화면 구성

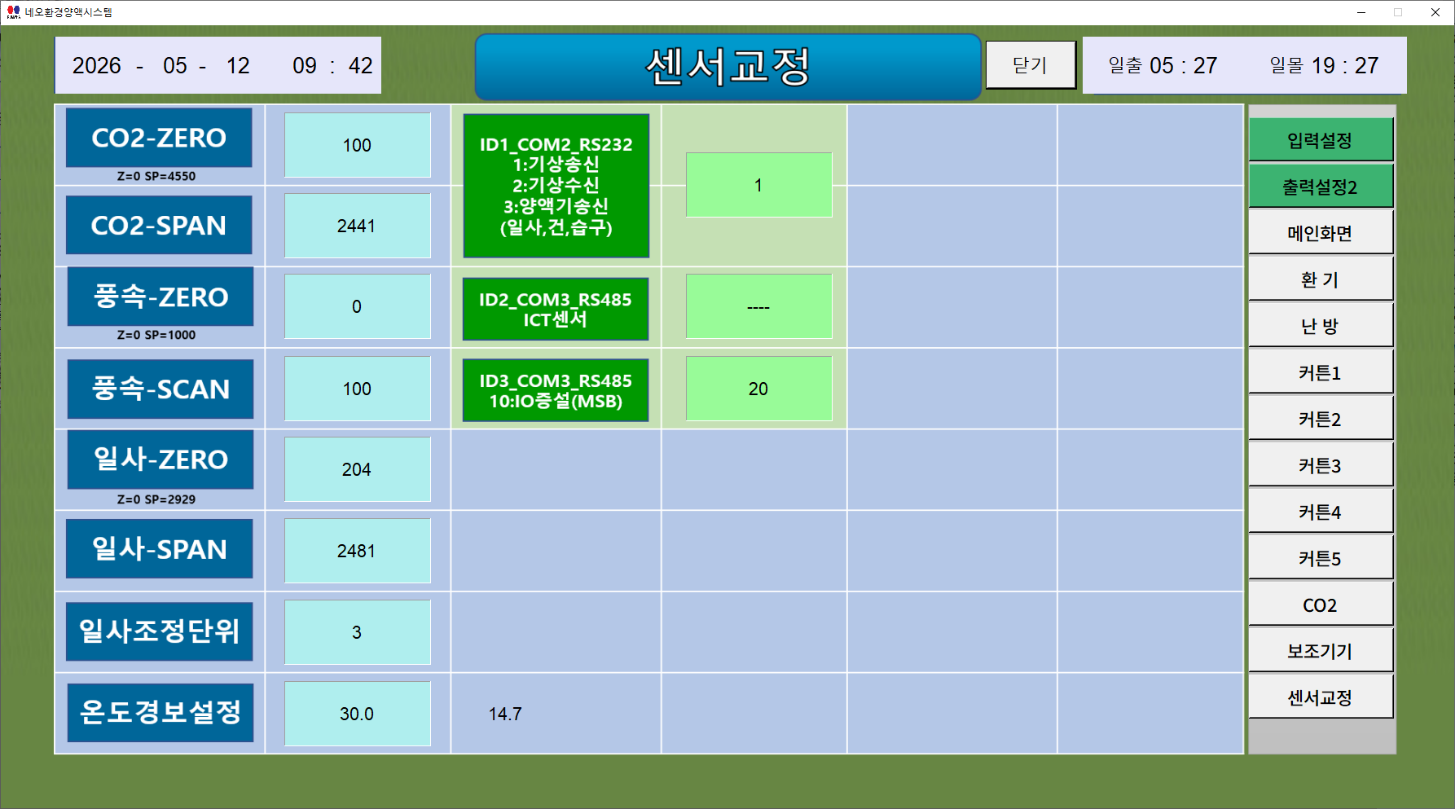

¶ 센서 교정과 경보 설정
- 센서 교정값과 온도 경보 조건을 확인합니다.
¶ 설정 항목
| 항목 | 설명 | 주의점 |
|---|---|---|
| 센서 교정 | 설치된 센서 종류와 사양에 맞춰 측정값 보정량을 입력합니다. | 교정값이 잘못되면 후속 제어 전부에 영향을 줍니다. |
| 센서 종류 확인 | 어떤 센서가 연결됐는지 확인하고 그에 맞는 보정 기준을 적용합니다. | 센서 모델이 바뀌었는데 이전 교정값을 그대로 쓰면 안 됩니다. |
| 온도 경보등 | 온도 이상 상태를 경보등 기준으로 설정합니다. | 경보 범위를 너무 넓게 두면 이상 상태를 늦게 발견할 수 있습니다. |
| 설치자 설정값 | 설치나 교체 작업 시 사용하는 기본 세팅값을 관리합니다. | 일반 운영자가 수시로 수정하지 않는 편이 안전합니다. |
¶ 동작 방식
- 연결된 센서 종류와 현재 측정 상태를 먼저 확인합니다.
- 필요 시 센서 보정값을 입력해 실제 값과 오차를 맞춥니다.
- 온도 경보등 기준을 함께 조정해 이상 상태 표시 조건을 정합니다.
¶ 운영 팁
- 센서 교정 작업 전후로 메인화면 값이 어떻게 달라졌는지 같이 기록해 두면 추적이 쉽습니다.
- 설치자가 설정한 초기값은 별도 문서나 이력으로 남겨 두는 편이 좋습니다.
¶ 주의사항
- 센서 교정은 일반 운전 중 임의 변경보다 점검 절차 안에서 수행하는 편이 안전합니다.
- 온도 경보 기준을 수정한 뒤에는 실제 경보 표시가 기대대로 바뀌는지 확인이 필요합니다.
¶ 문서 이동
- 이전 장: 9장 보조기기 설정
- 목차: NEO-1000
- 다음 장: 11장 입력 설정
¶ 원본 PDF 페이지
- 기준 페이지
p33
