¶ 11장 입력 및 기록 데이터
¶ 개요
- 이 장은 입력 설정, 창/커튼 시간 보정, 기록 데이터 확인 항목을 함께 다룹니다.
- 현장 장비의 실제 이동 시간과 화면 개도 표시를 맞추는 데 핵심입니다.
¶ 화면 구성

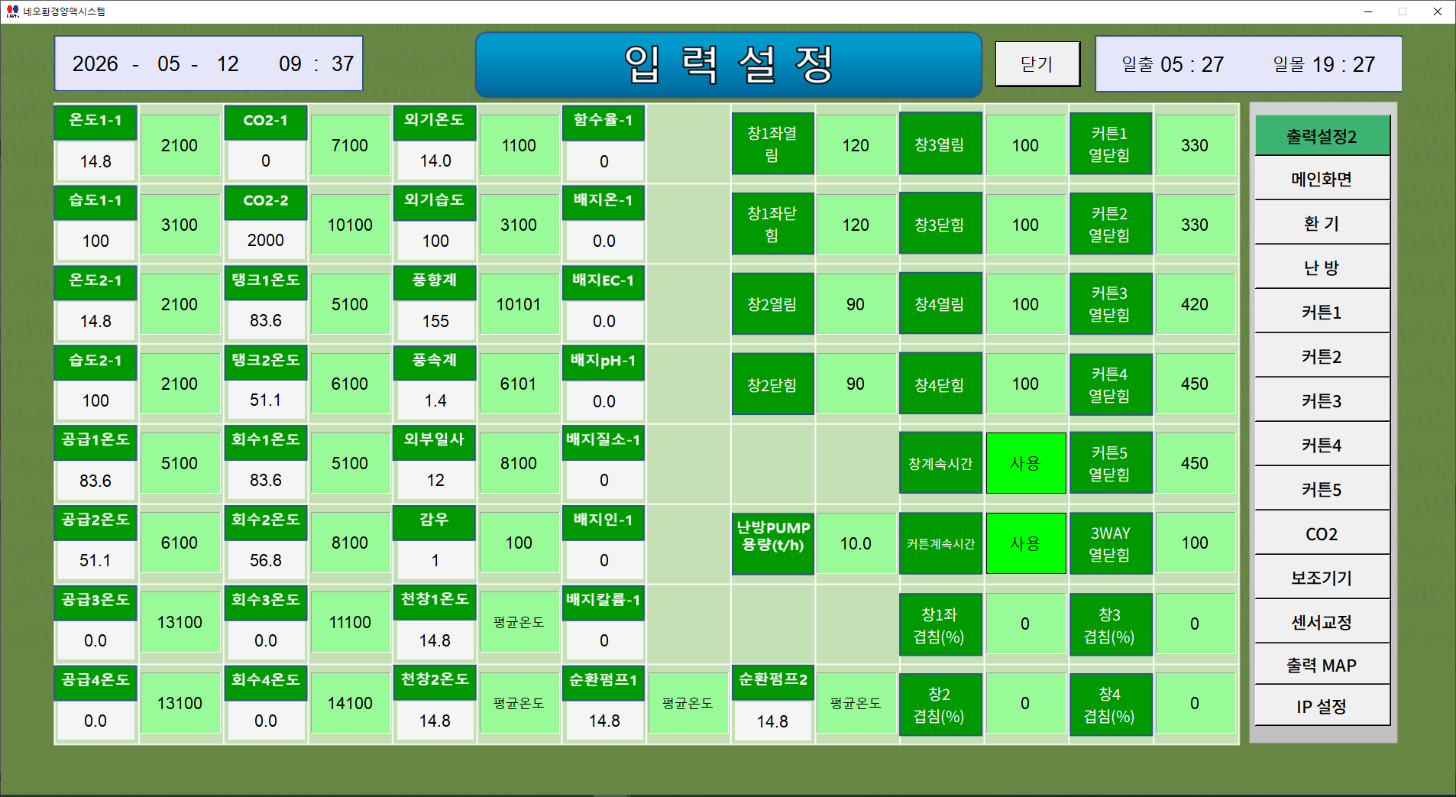

¶ 입력 설정 화면
- 센서 입력, 창/커튼 열림시간, 날짜 설정 등 장비 기본 입력값을 확인합니다.
¶ 설정 항목
| 항목 | 설명 | 주의점 |
|---|---|---|
| 센서 입력 | 연결된 센서 입력 항목을 확인하고 설정합니다. | 배선 정의와 화면 항목이 다르면 값 해석이 틀어집니다. |
| 창 열림/닫힘 시간 | 완전 개방 또는 폐쇄까지 걸리는 시간을 초 단위로 넣습니다. | 실제보다 짧으면 개도 계산이 어긋납니다. |
| 커튼 열닫힘 시간 | 커튼이 끝까지 이동하는 데 걸리는 시간을 설정합니다. | 열림과 닫힘 중 긴 시간을 기준으로 두는 편이 안전합니다. |
| 기록 데이터 | 센서 데이터와 최근 기록을 확인합니다. | 저장 주기와 삭제 여부를 같이 확인해야 합니다. |
| 출력등 기준 | 출력 상태 표시용 기준을 정합니다. | 표시값과 실장비 상태가 일치하는지 시험 운전이 필요합니다. |
¶ 운영 팁
- 설비 교체 뒤에는 이 장의 시간값부터 다시 측정하는 편이 가장 안전합니다.
- 화면 개도와 실제 개도가 다를 때는 환기 설정보입니다 이 장 값을 먼저 확인합니다.
¶ 문서 이동
¶ 원본 PDF 페이지
- 기준 페이지
p34~p35
