¶ 9장 보조기기 설정
¶ 개요
- 보조기기 설정은 유동팬, 배기팬, 미스트, 훈증기, 보광등 같은 부가 설비의 동작 기준을 정하는 화면입니다.
- 환경 유지 목적이 다르기 때문에 설비별 조건과 시간을 구분해 관리하는 데 사용합니다.

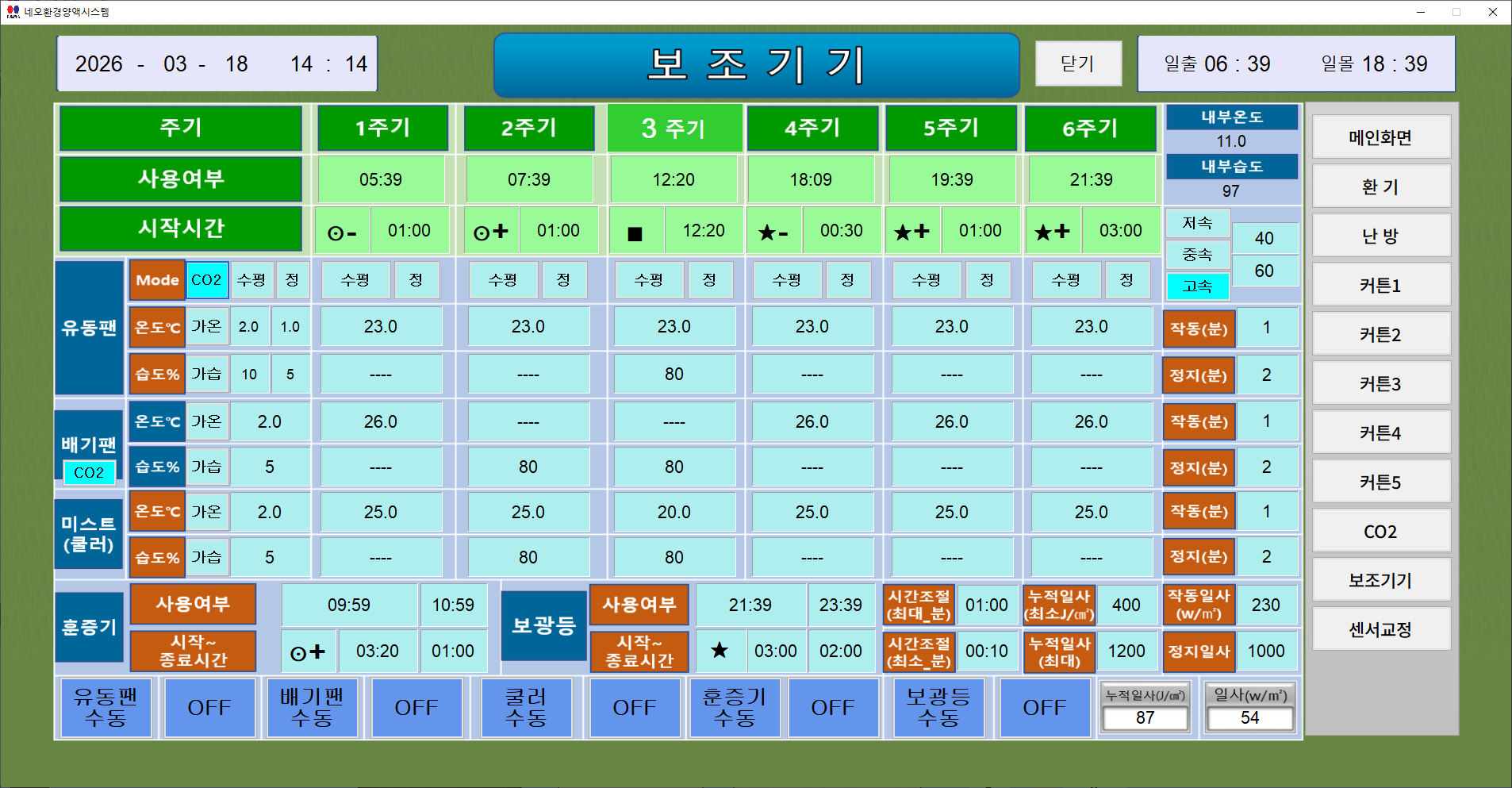

¶ 화면 구성
¶ 보조기기 공통 설정
- 주기별 사용 여부와 시작 시간을 기준으로 보조기기 운전을 설정합니다.
¶ 유동팬, 배기팬, 미스트, 훈증기, 보광등
- 장비별 운전 모드와 보조 조건을 확인합니다.
¶ 설정 항목
| 항목 | 설명 | 주의점 |
|---|---|---|
| 사용 여부 | 각 주기에서 보조기기 항목을 사용할지 정합니다. | 비활성화된 주기에서는 설정한 온도나 습도가 적용되지 않습니다. |
| 시작 시간 기준 | 주기 시작을 고정 시간, 일출, 일몰 기준으로 정합니다. | 다른 제어 주기와 시간 기준을 맞춰야 해석이 쉽습니다. |
| 유동팬 설정 | 유동팬의 동작 조건과 모드를 정합니다. | 수평/수직 또는 정/역 구성 여부를 현장 배선과 함께 확인합니다. |
| 배기팬 설정 | 배기팬의 작동 온도와 습도 기준을 정합니다. | 환기 설정과 중복 작동하지 않게 확인합니다. |
| 미스트 설정 | 미스트 또는 쿨러의 동작 기준을 정합니다. | 과습이 발생하지 않도록 습도 기준을 함께 봅니다. |
| 훈증기 설정 | 시작과 종료 시간을 정해 훈증기 운전을 제어합니다. | 작업자 안전과 작업 시간대를 고려해 설정합니다. |
| 보광등 설정 | 보광등 사용 시간과 동작 여부를 정합니다. | 다른 조명 운전 기준과 충돌하지 않게 관리합니다. |
¶ 동작 방식
- 주기별 사용 여부와 시작 시간을 정해 어떤 시간대에 보조기기를 쓸지 구분합니다.
- 각 설비는 자신에게 지정된 온도, 습도, 시간 조건에 따라 작동합니다.
- 유동팬은 현장 구성에 따라 선택된 모드 기준으로 동작하고, 훈증기와 보광등은 설정 시간대 중심으로 운전합니다.
¶ 운영 팁
- 보조기기 설정은 설비별 목적이 다르므로 한 번에 많이 바꾸기보다 한 종류씩 조정하는 편이 좋습니다.
- 유동팬, 배기팬, 미스트는 서로 같은 환경값에 반응할 수 있으므로 변경 이력을 같이 남기는 편이 유리합니다.
¶ 주의사항
- 유동팬 모드가 실제 설치 구성과 다르면 기대와 다른 방향으로 운전할 수 있습니다.
- 훈증기와 보광등은 시간 기반 운전이 많아 계절 변경 시 재점검이 필요합니다.
¶ 문서 이동
¶ 원본 PDF 페이지
- 기준 페이지
p29~p32
