¶ 8장 CO2 설정
¶ 개요
- CO2 설정은 주기별로 탄산가스 투입 시간을 정하고 목표 농도에 맞춰 설비를 운전하는 화면입니다.
- 환경제어 주기와 연동해 오전과 오후의 투입 기준을 분리할 수 있습니다.

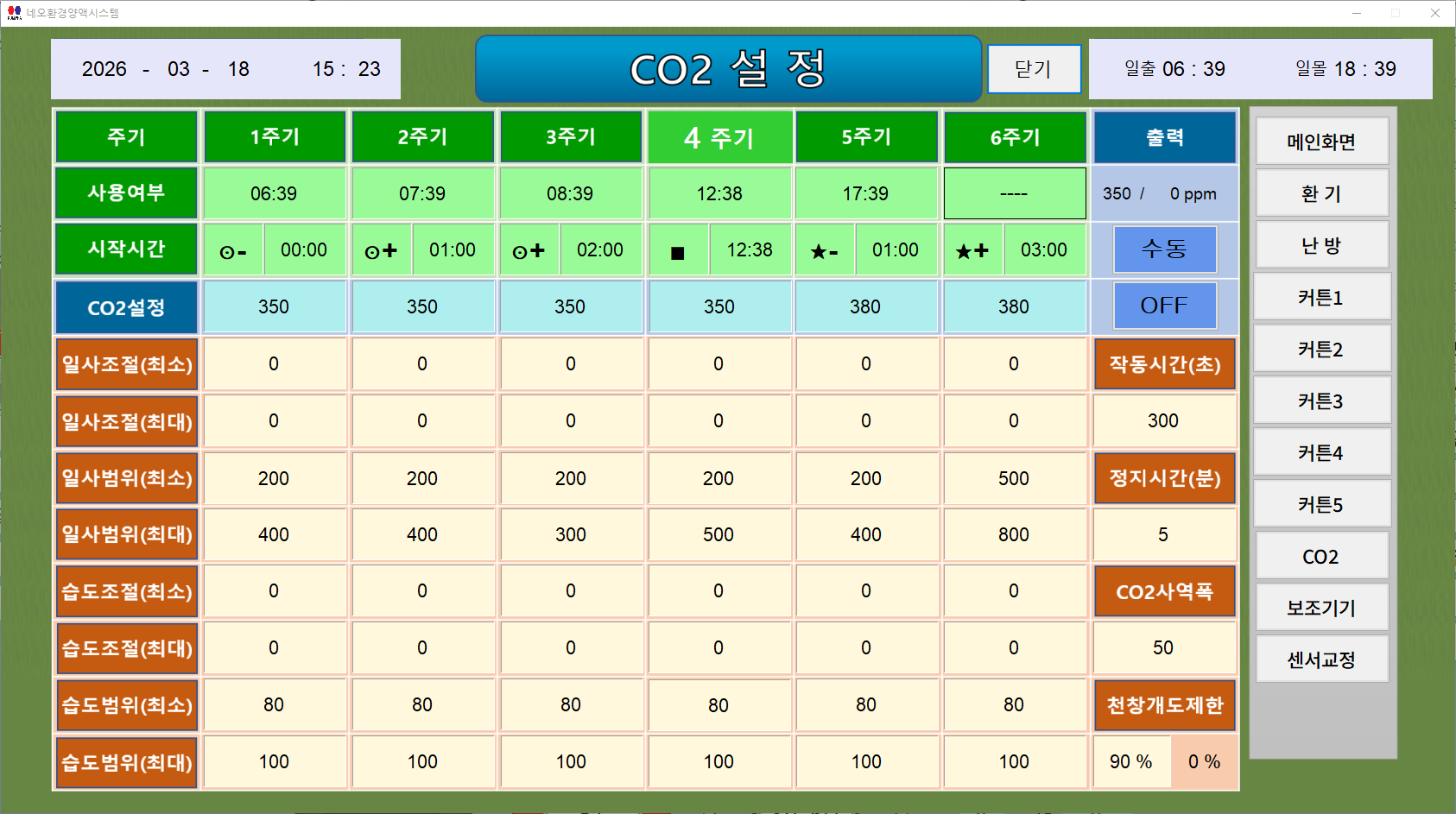

¶ 화면 구성
¶ CO2 투입 조건
- CO2 설정값, 작동/정지 시간, 투입 조건을 확인합니다.
¶ 설정 항목
| 항목 | 설명 | 주의점 |
|---|---|---|
| 사용 여부 | 각 주기에서 CO2 투입 기능을 사용할지 정합니다. | 비활성화된 주기에서는 다른 설정값이 있어도 투입되지 않습니다. |
| 시작 시간 기준 | 주기 시작을 고정 시간, 일출, 일몰 기준으로 정합니다. | 환기와 난방 주기의 기준 시간과 함께 맞춰야 합니다. |
| 목표 CO2 | 온실 내부 CO2 목표값을 정합니다. | 센서 교정값이 틀리면 목표 농도 판단이 어긋납니다. |
| 작동시간 | 투입 조건이 만족됐을 때 장비가 한 번 작동하는 시간을 초 단위로 정합니다. | 너무 길면 과투입 가능성이 있습니다. |
| 정지시간 | 한 번 투입한 뒤 다음 투입 전까지 쉬는 시간을 정합니다. | 너무 짧으면 설비가 자주 반복 작동할 수 있습니다. |
| 주기 설정 | 하루 중 어느 시간대에 CO2를 투입할지 구분합니다. | 일사와 환기 조건이 크게 바뀌는 시간대를 나눠 쓰는 편이 관리하기 쉽습니다. |
¶ 동작 방식
- 주기별 사용 여부와 시작 시간을 먼저 정합니다.
- 현재 시간이 활성 주기에 들어오면 해당 주기의 CO2 조건이 적용됩니다.
- 투입 조건이 되면 CO2 장비가
작동시간동안 가동됩니다. - 한 번 가동된 뒤에는
정지시간동안 대기하고, 이후 조건이 계속 맞으면 다시 반복 운전합니다.
¶ 운영 팁
- CO2 설정은 환기 설정과 같이 보아야 실제 농도 유지 결과를 이해하기 쉽습니다.
- 주기별로 목표값을 다르게 두기보다 먼저 시간대 구분부터 단순하게 시작하는 편이 안정적입니다.
¶ 주의사항
- CO2 센서 교정이 맞지 않으면 실제보다 높거나 낮게 판단해 오동작할 수 있습니다.
- 창 개방이 큰 시간대에는 CO2 유지가 어렵기 때문에 환기 정책과 충돌 여부를 확인해야 합니다.
