¶ 6장 에너지 및 커튼 설정
¶ 개요
- 이 장은 4구역형에서 함께 많이 보는
에너지 관리와커튼 단계 제어를 묶어 정리한 장입니다. - 커튼은 보온/차광/개도 모드와 단계별 일사 기준을 같이 해석해야 합니다.
¶ 화면 구성

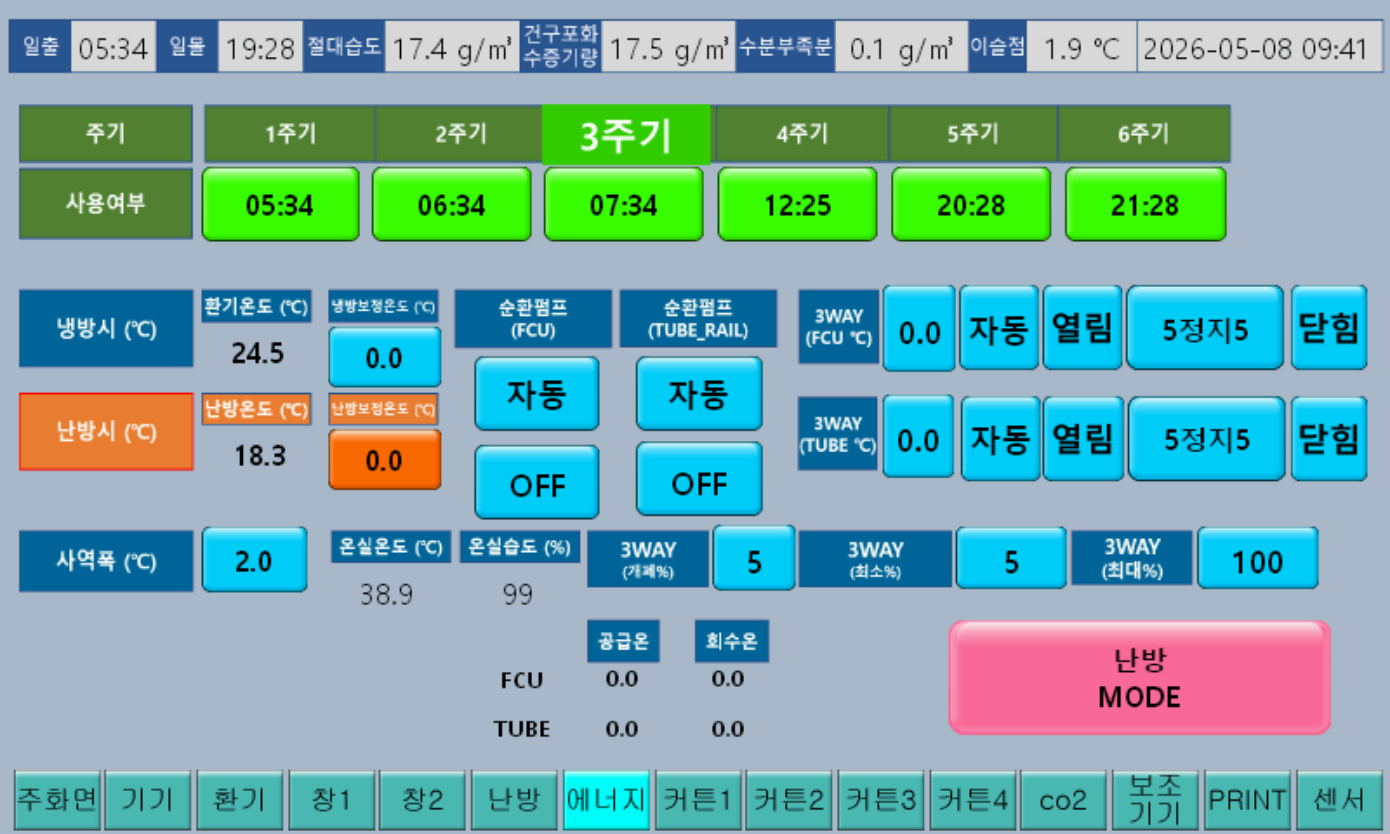

¶ 에너지 관리
- 난방, FCU/TUBE, 3WAY 등 에너지 관련 제어 조건을 확인합니다.

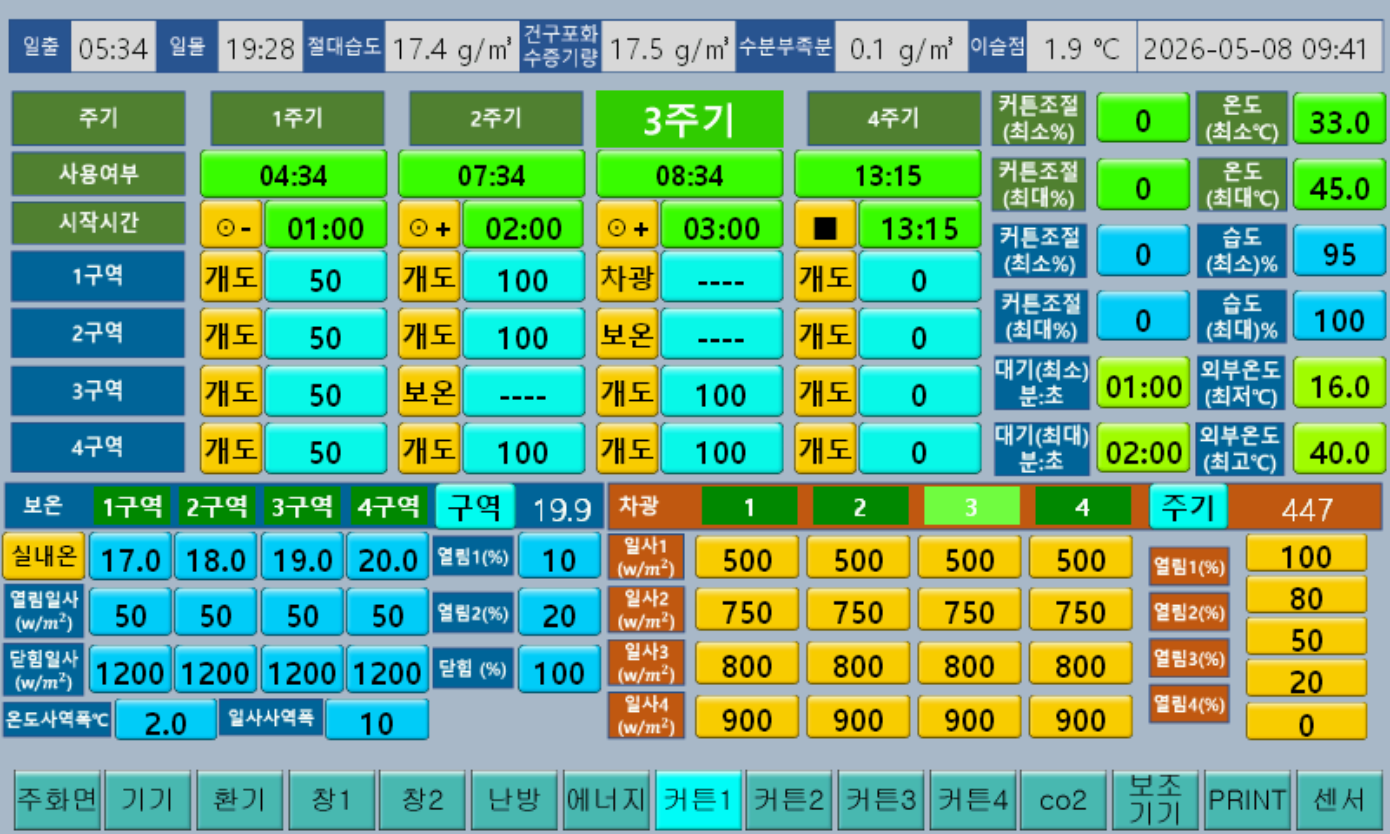

¶ 커튼 공통, 보온, 차광, 개도 설정
- 커튼 단계, 보온모드, 차광모드, 개도모드 조건을 확인합니다.
¶ 에너지 관리 포인트
| 항목 | 설명 | 예시 |
|---|---|---|
| FCU/TUBE 연동 | 난방 주기와 같은 사용여부를 공유합니다. | 난방 주기가 꺼져 있으면 에너지관리도 사실상 동작하지 않습니다. |
| 사역폭 | 자동운전의 온도 변화폭을 정합니다. | 작동온도 16도, 사역폭 2도면 18도까지 난방을 유지합니다. |
| 3WAY 최소/최대 | 자동 계산되는 밸브 범위를 제한합니다. | 장비 반응이 과하면 최소/최대 범위를 좁혀 조정합니다. |
¶ 커튼 단계 예시
- 보온모드에서 커튼이 처음 열릴 때는
열림 1단계 10%가 적용됩니다. - 이후
열림 2단계 20%씩 진행되면10% -> 30% -> 50% -> 70% -> 90% -> 100%순으로 열립니다. - 예시 기준은
실외/실내온도 20도,열림 일사 200W,닫힘 일사 1000W,닫힘 단계 100%입니다.
¶ 차광모드 해석
일사 1~4범위에 따라 열림 1단계부터 5단계까지 나뉩니다.- 현재 일사가
일사 4보다 높으면 가장 큰 단계로 제어됩니다.
¶ 문서 이동
- 이전 장: 5장 난방 및 냉방 설정
- 목차: NEO-1004(4구역)
- 다음 장: 7장 CO2 설정
¶ 원본 PDF 페이지
- 기준 페이지
p53~p61
