¶ 5장 난방 및 냉방 설정
¶ 개요
- 4구역 난방/냉방 설정은 주기별 난방 온도와 습도 보정, FCU/TUBE, 3WAY 개도를 함께 해석해야 합니다.
- 4구역형에서는
3WAY 20단계,최소/최대 %,냉방보정온도같은 항목이 실제 운전에 직접 영향을 줍니다.
¶ 화면 구성

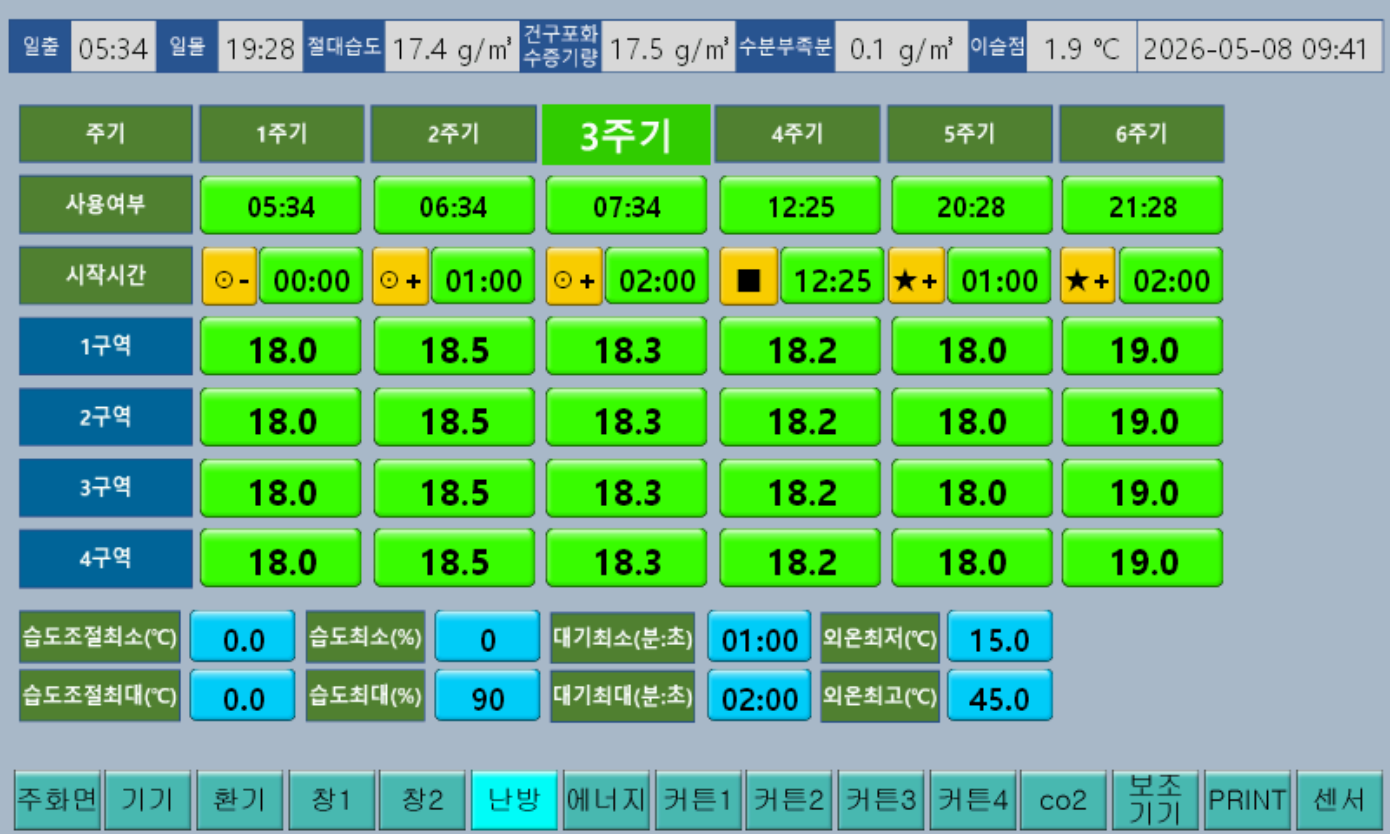

¶ 난방 설정 화면
- 주기별 난방 사용 여부, 설정값, 습도 조절 조건을 확인합니다.
¶ 핵심 설정
| 항목 | 설명 | 예시 |
|---|---|---|
| 난방 시작 온도 | 주기별 난방 기준 온도입니다. | 18도보다 낮으면 난방 동작을 시작합니다. |
| 습도조절 | 내부습도에 따라 난방 시작 온도를 올립니다. | 습도 80~90%, 조절 1/2도면 80%에서 19도, 90%에서 20도로 보정됩니다. |
| 냉방/난방 보정온도 | 에너지관리와 연동되는 보정값입니다. | 냉방 모드에서는 환기온도에 +/- 보정으로 작동점을 옮깁니다. |
| 순환펌프 FCU/TUBE | 자동 또는 수동으로 순환펌프를 제어합니다. | 자동이면 설정온도에 따라, 수동이면 ON/OFF로 강제 제어합니다. |
| 3WAY FCU/TUBE | 자동 또는 수동으로 밸브 개도를 제어합니다. | 자동이면 설정값으로 계산, 수동이면 직접 개도를 넣습니다. |
| 3WAY 개폐 단위 | 3WAY가 움직이는 단계 크기입니다. | 20이면 0-20-40-60-80-100 20단계로 움직입니다. |
| 3WAY 최소/최대 % | 자동 제어에서 밸브 개도의 하한과 상한입니다. | 상한을 낮추면 과열/과냉을 억제할 수 있습니다. |
¶ 운영 팁
- FCU와 TUBE는 같은 난방이라도 응답 속도가 다르므로 최소/최대 %를 똑같이 두지 않는 편이 낫습니다.
- 3WAY 수동 운전은 짧게 테스트할 때만 쓰고, 정상 운전은 자동값으로 복귀시키는 편이 안전합니다.
¶ 문서 이동
- 이전 장: 4장 창 설정
- 목차: NEO-1004(4구역)
- 다음 장: 6장 에너지 및 커튼 설정
¶ 원본 PDF 페이지
- 기준 페이지
p48~p53
