¶ 6장 에너지 관리 시스템
¶ 개요
- 에너지 관리 시스템은 난방 주기와 연동해 순환펌프와 밸브 동작을 제어하는 화면입니다.
- 난방 설비를 단순 ON/OFF로만 보는 것이 아니라 열원 전달 장치까지 함께 관리할 때 사용합니다.
¶ 화면 구성

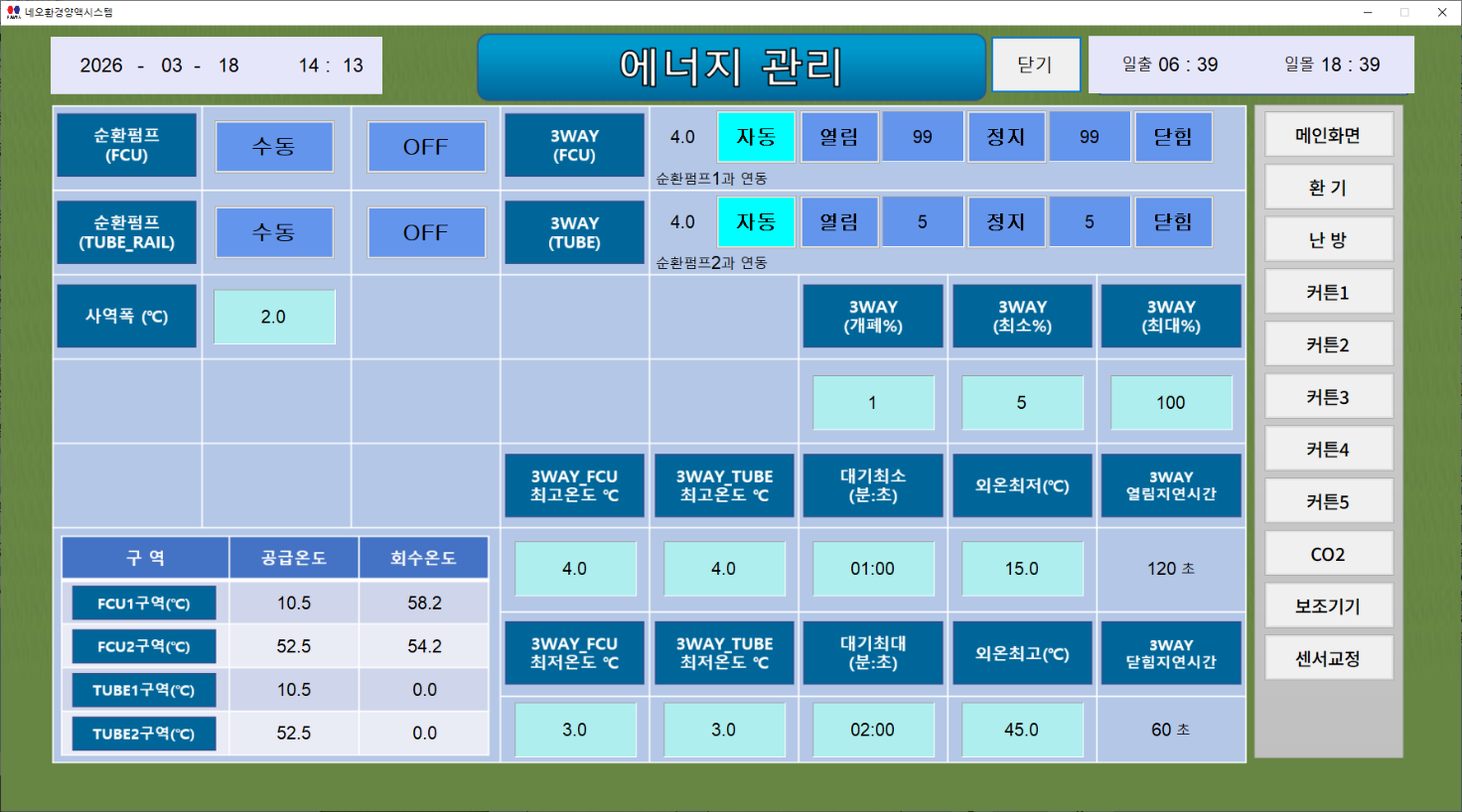

¶ 에너지 관리 화면
- 난방과 연동되는 에너지 관리 주기, 사용 여부, 제어 조건을 확인합니다.
¶ 설정 항목
| 항목 | 설명 | 주의점 |
|---|---|---|
| 주기 연동 | 에너지 관리 주기는 난방 설정의 주기와 연동됩니다. | 난방 주기를 바꾸면 에너지 관리 동작도 함께 달라집니다. |
| 사용 여부 | 주기별 에너지 관리 기능 사용 여부를 정합니다. | 난방이 켜져 있어도 이 항목이 비활성화되면 연동 장치가 동작하지 않을 수 있습니다. |
| FCU 설정 | FCU 관련 운전 기준을 정합니다. | 현장에 FCU가 실제 설치된 구성인지 먼저 확인합니다. |
| Tube Rail 설정 | Tube Rail 난방 계통 제어 기준을 정합니다. | 배관 계통과 난방 장치 구성을 함께 봐야 합니다. |
| 순환펌프 설정 | 순환펌프 가동 기준을 정합니다. | 펌프 빈번 작동이 생기지 않도록 주기 조건을 확인합니다. |
| 3WAY 밸브 설정 | 3WAY 밸브 전환 기준을 정합니다. | 밸브 방향과 배관 흐름을 모르면 설정 해석이 어려울 수 있습니다. |
¶ 동작 방식
- 난방 설정의 주기와 사용 여부를 기준으로 에너지 관리 화면이 같이 따라갑니다.
- 활성 주기에서 FCU, Tube Rail, 순환펌프, 3WAY 밸브가 지정된 방식으로 동작합니다.
- 결과적으로 난방 설비와 열 전달 장치가 같은 시간 체계 안에서 함께 운전됩니다.
¶ 운영 팁
- 에너지 관리 화면은 난방 설정 페이지와 나란히 보면 이해가 가장 빠릅니다.
- 현장에 실제 연결된 열원 장치만 문서에 남기고, 미사용 장치는 비고로 구분해 두는 편이 좋습니다.
¶ 주의사항
- 난방 주기를 바꿨는데 에너지 운전 결과가 달라졌다면 먼저 연동 관계를 의심해야 합니다.
- FCU, Tube Rail, 밸브 명칭은 현장 설비 문서와 일치시키지 않으면 혼선이 생깁니다.
