¶ 4장 창 상세 설정
¶ 개요
- 창 상세 설정은 환기 온도를 습도, 일사, 누적일사, 태풍, 강우, 제상 조건에 따라 보정하는 화면입니다.
- 단순 온도 기준 제어를 넘어서 외부 환경 변화에 맞춘 보호 로직을 다루는 영역입니다.
¶ 화면 구성

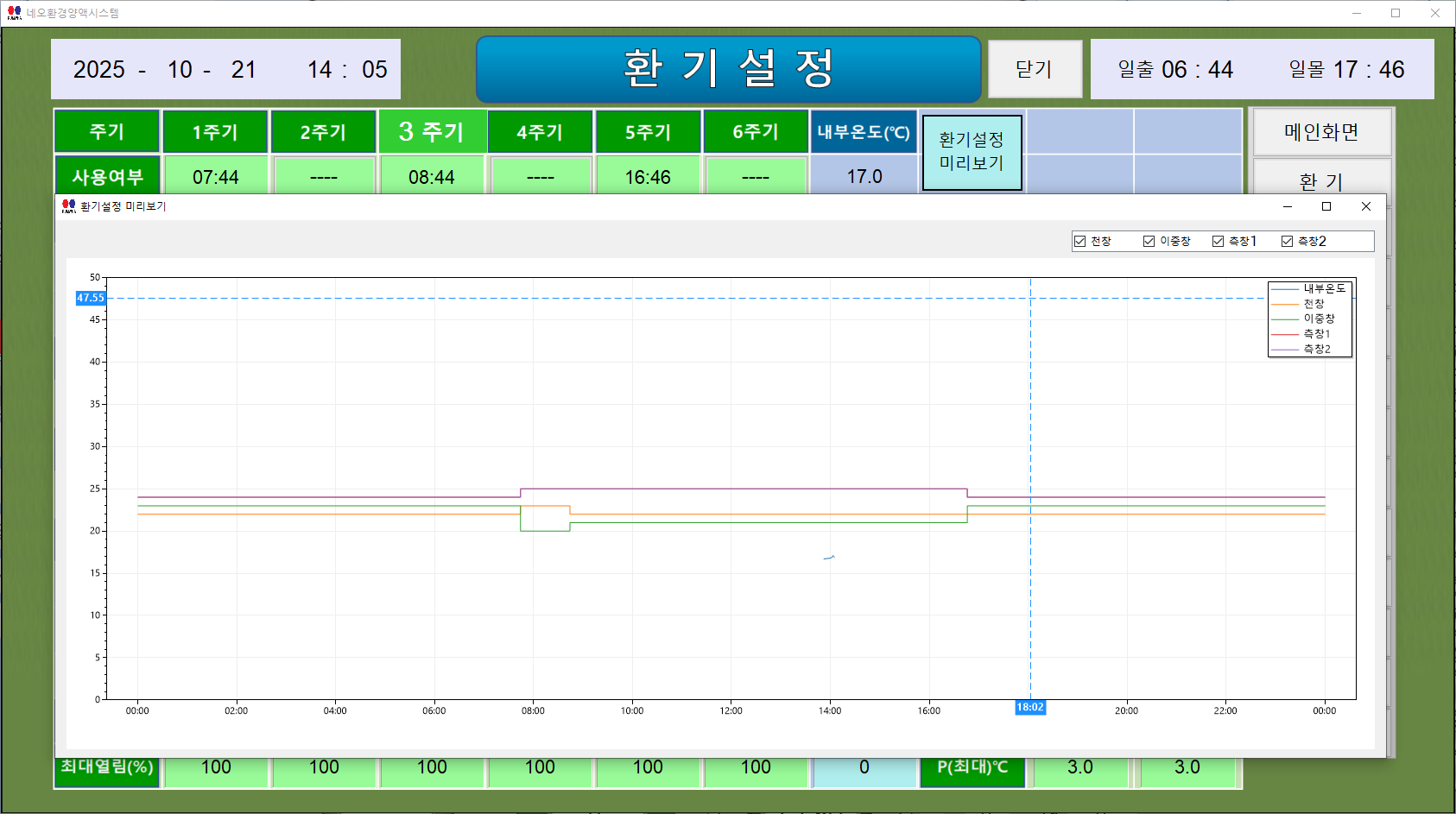

¶ 환기 항목과 창별 적용 범위
- 천창, 이중창, 측창 등 창 종류별 적용 항목을 확인합니다.

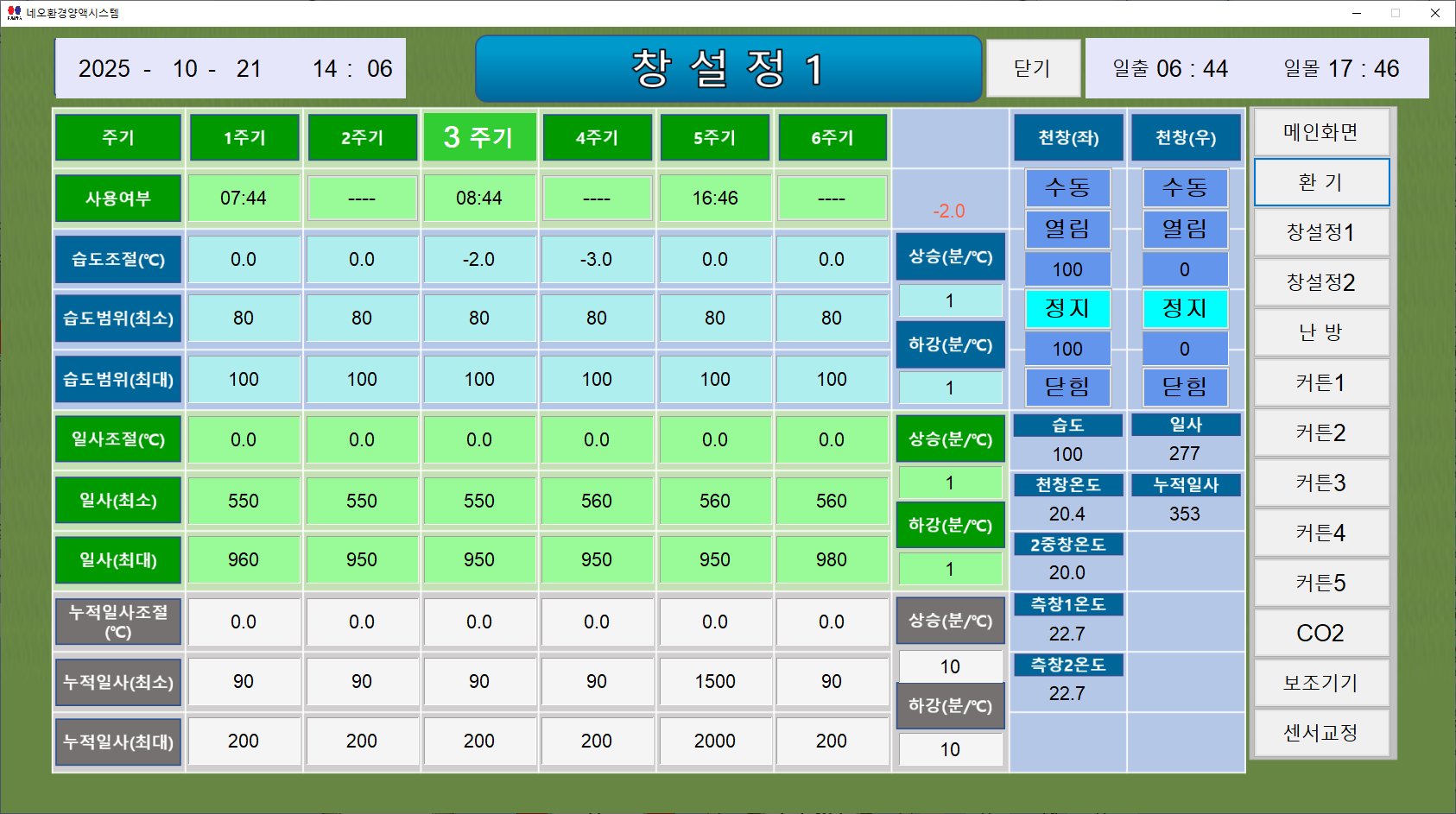

¶ 창 설정 1
- 습도, 일사, 감우 등 외부 조건과 창 제어 조건을 연결합니다.

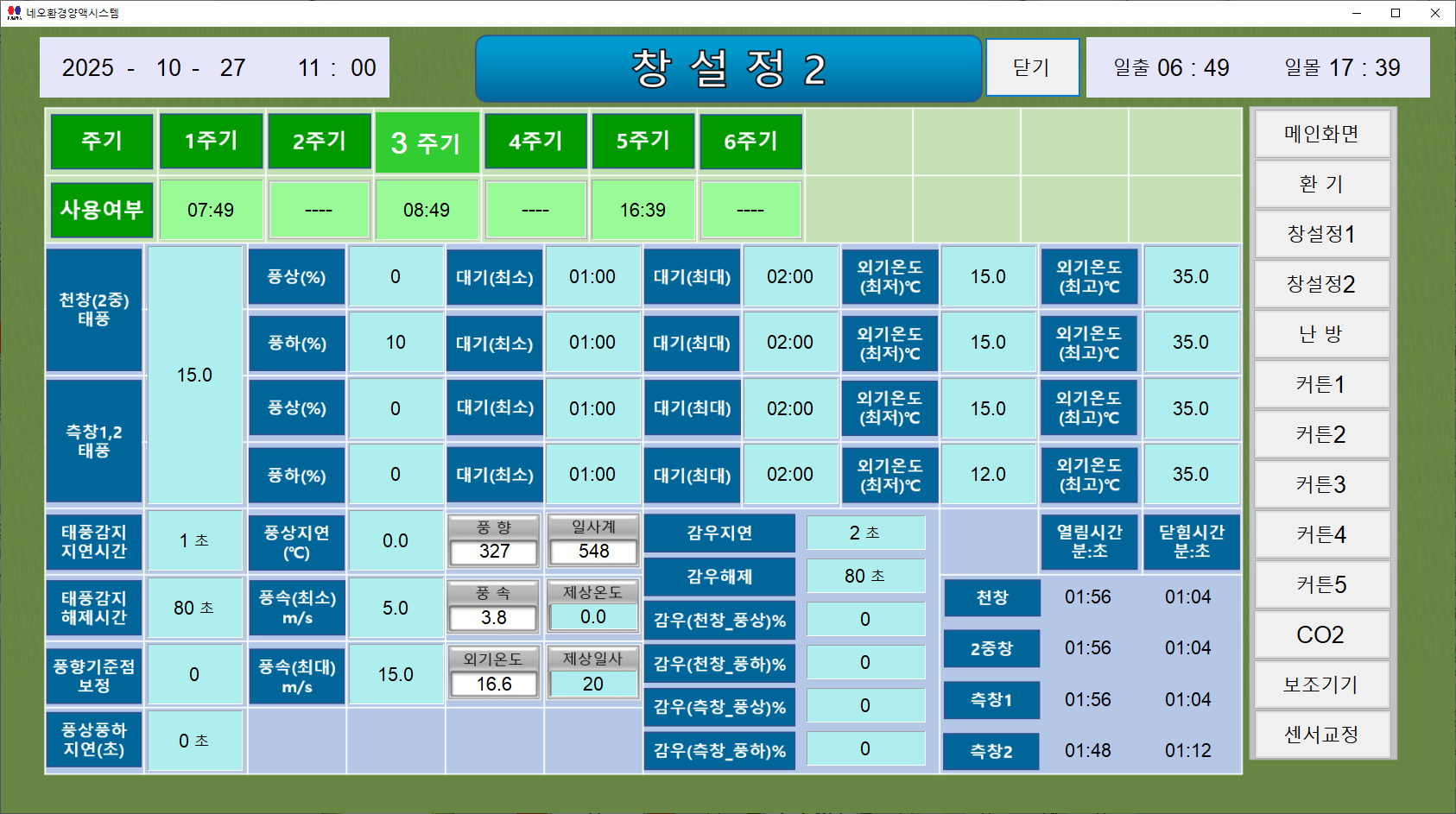

¶ 창 설정 2
- 풍상/풍하, 태풍, 제상 등 보호 조건과 세부 개도 제한을 설정합니다.
¶ 설정 항목
| 항목 | 설명 | 주의점 |
|---|---|---|
| 습도 보정 | 습도 범위에 비례해 환기 설정 온도를 조절합니다. | 최소/최대 범위를 잘못 주면 보정이 과도해질 수 있습니다. |
| 일사 보정 | 일사 강도에 따라 환기 기준을 조절합니다. | 습도 보정과 함께 적용될 수 있습니다. |
| 누적일사 보정 | 누적 일사량 기준으로 환기 설정을 조절합니다. | 하루 누적 값 해석 기준을 맞춰야 합니다. |
| 태풍 감지 | 풍속이 기준을 넘으면 풍상/풍하 창을 보호 개도로 닫습니다. | 지연 시간과 해제 시간을 함께 봐야 합니다. |
| 강우 감지 | 비 감지 시 창을 보호 개도로 닫습니다. | 감우 지연과 해제 시간을 함께 확인합니다. |
| 대기 시간 | 외기 온도에 따라 창 열고 닫는 대기 시간을 자동 조절합니다. | 계절별 체감 동작 차이가 생길 수 있습니다. |
| 제상 기능 | 외부 온도와 일사가 낮을 때 창 열림을 막아 손상을 방지합니다. | 겨울철에는 제상 조건 때문에 창이 안 열릴 수 있습니다. |
¶ 동작 방식
- 습도, 일사, 누적일사 조건이 설정 범위에 들어오면 환기 온도에 보정값이 더해지거나 빠집니다.
- 풍속이 태풍 기준을 넘으면 풍상과 풍하 창을 각각 지정 개도로 제어합니다.
- 강우가 감지되면 감우 지연시간 이후 창 보호 로직이 동작합니다.
- 외부 온도에 따라 창 구동 대기 시간이 자동 조정되어 여름과 겨울의 반응 속도가 달라집니다.
- 외부가 너무 차갑고 일사가 낮으면 제상 기능이 활성화되어 창 열림을 막습니다.
¶ 운영 팁
- 창 상세 설정은 현장 보호 로직의 성격이 강하므로 계절 전환 전에 점검하는 것이 좋습니다.
- 풍상과 풍하, 감우, 제상 조건은 서로 독립된 설정처럼 보여도 실제 운전에서는 동시에 영향을 줄 수 있습니다.
¶ 주의사항
- 보호 기능을 과도하게 보수적으로 잡으면 환기가 늦어질 수 있습니다.
- 센서 오차가 있으면 보정 로직 전체가 흔들릴 수 있으므로 센서 상태를 먼저 확인합니다.
¶ 문서 이동
- 이전 장: 3장 환기 설정
- 목차: NEO-1000
- 다음 장: 5장 난방 및 냉방 설정
¶ 원본 PDF 페이지
- 기준 페이지
p12~p17
