¶ 2장 메인화면
¶ 개요
- 메인화면은 센서값과 주요 설비 상태를 한 번에 확인하는 요약 화면입니다.
- 화면 오른쪽 또는 하단 메뉴를 통해 세부 설정 화면으로 이동하는 시작점 역할을 합니다.
¶ 화면 구성

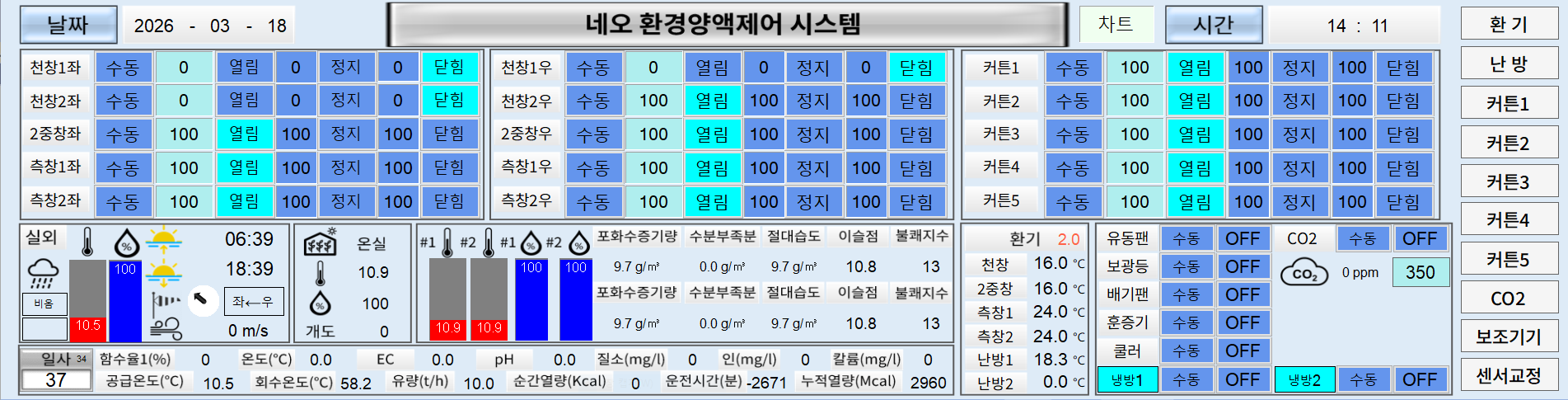

¶ 메인화면 상태 표시
- 센서값, 설비 상태, 자동/수동 상태, 세부 화면 이동 버튼을 한 화면에서 확인합니다.
¶ 설정 항목
| 항목 | 설명 | 주의점 |
|---|---|---|
| 날짜/시간 | 현재 장비 날짜와 시간을 표시하며 수정 가능합니다. | 시간이 틀리면 주기 기반 제어가 어긋날 수 있습니다. |
| 차트 진입 | 환경 데이터를 그래프와 표로 확인하는 차트 프로그램을 엽니다. | 실시간 제어값 확인과 이력 확인을 구분해 사용합니다. |
| 창/커튼 개도 | 천창, 측창, 커튼의 현재 개도와 설정 개도를 표시합니다. | 현재값과 설정값을 혼동하지 않도록 봅니다. |
| 자동/수동 전환 | 버튼으로 자동과 수동 모드를 바꿉니다. | 수동 전환 시 현장 운영자 합의 없이 바꾸지 않습니다. |
| 보조기기 상태 | 유동팬, 배기팬, 훈증기, 쿨러, 난방, CO2 등의 상태를 표시합니다. | 수동 모드에서는 ON/OFF 조작이 바로 반영될 수 있습니다. |
¶ 동작 방식
- 초기 화면에서 센서값과 기기 상태를 종합 표시합니다.
- 사용자는 화면의 메뉴를 선택해 환기, 난방, CO2, 보조기기 등 상세 화면으로 이동합니다.
- 창과 커튼은 자동 모드에서는 설정값에 따라 개도가 계산되고, 수동 모드에서는 사용자가 개도를 직접 입력합니다.
- 열림, 닫힘, 정지 램프를 보고 현재 구동 상태를 판단합니다.
¶ 운영 팁
- 메인화면은 이상 징후를 가장 먼저 보는 화면이므로 현재값과 설정값을 함께 읽는 습관이 필요합니다.
- 차트 화면은 문제 발생 시점의 환경 변화를 역추적할 때 유용합니다.
¶ 주의사항
- 수동 모드에서 입력한 개도는 자동 제어 논리를 우회할 수 있습니다.
- 날짜와 시간이 맞지 않으면 주기별 시작 조건이 엉킬 수 있습니다.
