¶ 2장 메인화면
¶ 개요
- 메인화면은 1~4구역의 현재 상태와 외부 기상값, 환기/난방/CO2/보조기기 상태를 한 번에 보는 화면입니다.
- 4구역형에서는 현재 선택된 구역과 전체 온실 공통 상태를 같이 읽어야 합니다.
¶ 화면 구성

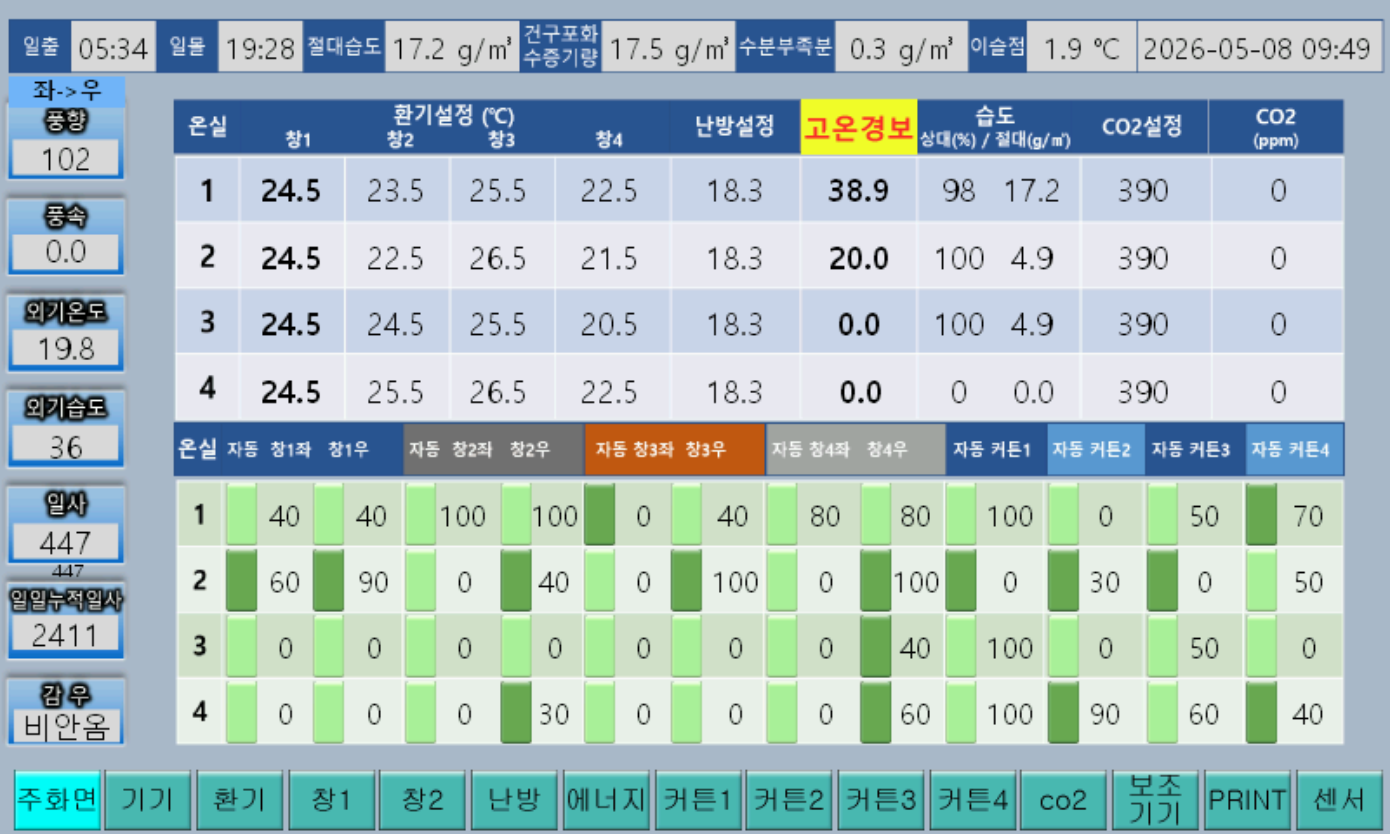

¶ 메인화면 상태 표시
- 센서값, 구역 상태, 하단 이동 메뉴를 확인합니다.

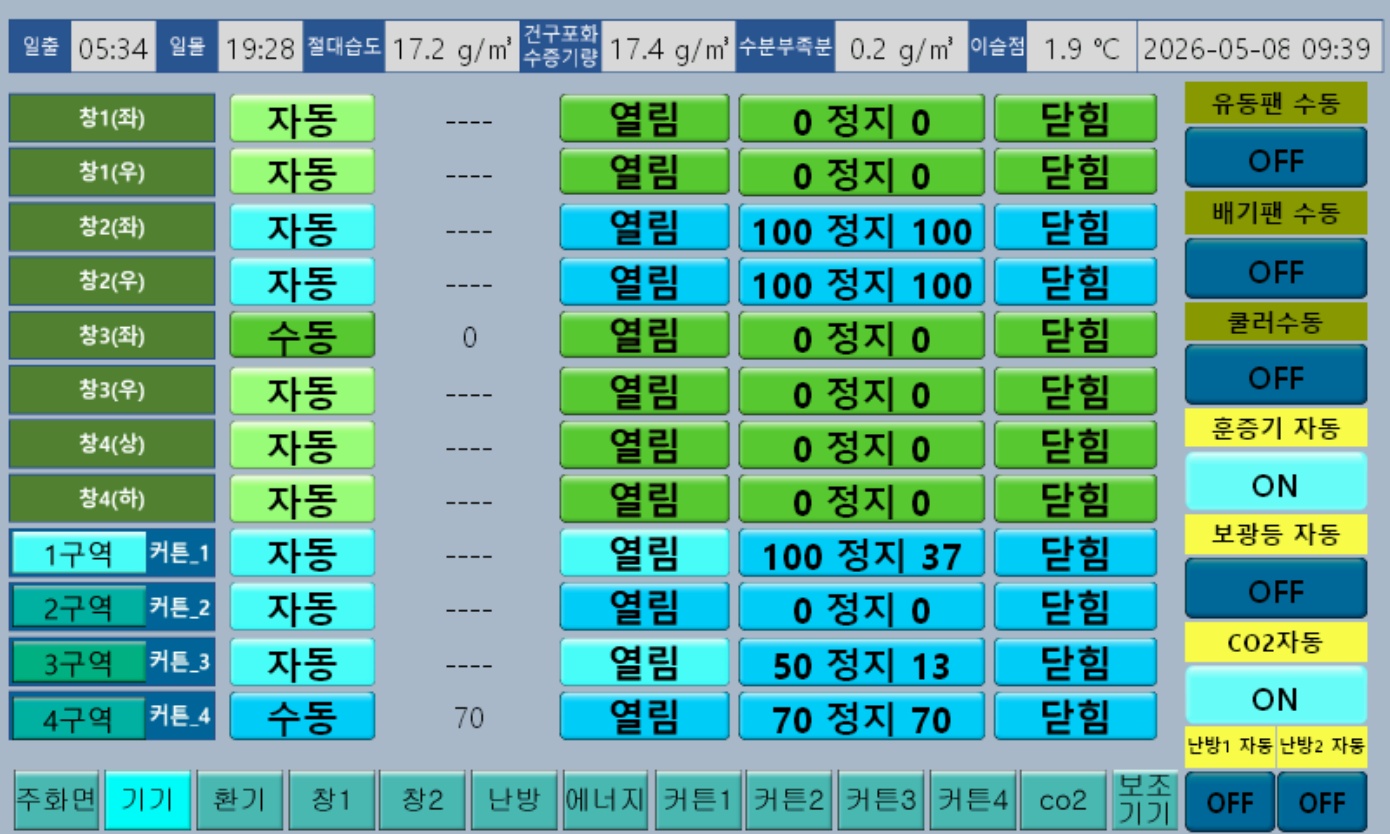

¶ 기기작동 화면
- 선택 구역의 기기 상태와 수동 운전 항목을 확인합니다.
¶ 확인 항목
| 항목 | 설명 | 주의점 |
|---|---|---|
| 구역 선택 | 1~4번 구역 버튼으로 해당 온실 상태를 전환합니다. | 현재 선택 구역이 바뀌면 하단 설정 표시도 같이 바뀝니다. |
| 창/커튼 자수동 | 각 구역 창과 커튼의 자/수동, 현재 개도, 설정 개도를 보여줍니다. | 수동 개도 입력은 선택 구역에만 적용됩니다. |
| 외부 기상 | 풍향, 풍속, 외기온도, 일사, 강우 상태를 보여줍니다. | 태풍/감우 로직은 외부 센서값에 직접 연동됩니다. |
| 내부 환경 | 구역별 온도, 습도, CO2 상태를 보여줍니다. | 경보가 뜨면 먼저 해당 구역 센서값부터 확인합니다. |
| 보조기기 상태 | 유동팬, 배기팬, 쿨러, 보광등, CO2, 난방 1/2 상태를 보여줍니다. | 자동/수동 모드와 ON/OFF는 별개로 봐야 합니다. |
¶ 운영 팁
- 구역을 바꿔가며 같은 시간대에 각 구역 상태가 얼마나 다른지 비교하면 보정이 필요한 구역을 찾기 쉽습니다.
- 메인화면에서 보이는 환기/난방 기준값은 세부 장의 실제 설정과 함께 봐야 합니다.
¶ 문서 이동
- 이전 장: 1장 제품 소개
- 목차: NEO-1004(4구역)
- 다음 장: 3장 환기 설정
¶ 원본 PDF 페이지
- 기준 페이지
p37~p39
